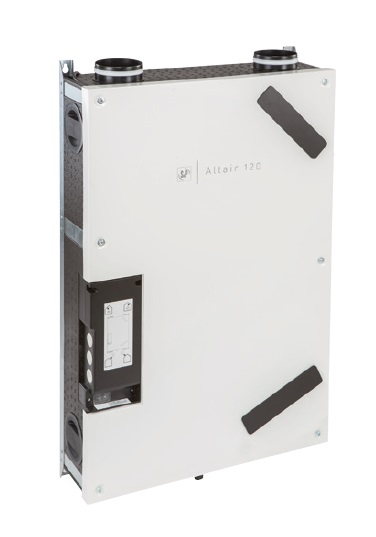

ALTAIR 120 V větrací jednotka s rekuperací teplaRekuperační jednotky

Katalogový list

Návod k použití

2D/3D CAD

34.180 Kč

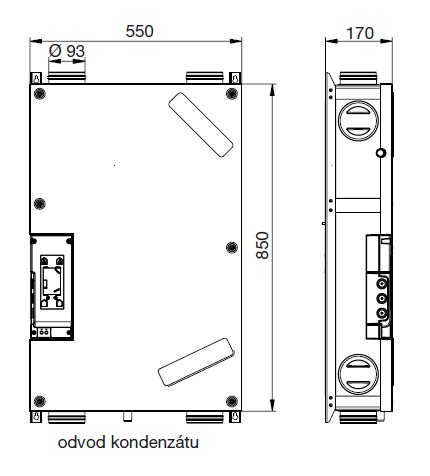

Vyobrazení a rozměry:

Technické parametry

průtok (100 Pa) [m3/h]	napětí [V]	max. příkon [W]	akust. tlak* [dB(A)]	účinnost [%]	hmotnost [kg]
120	230	53	38	88	20

* akustický tlak měřen ve volném akustickém poli ve vzdálenosti 1,5 m, při 120 m3/h a 100 Pa

Technické parametry

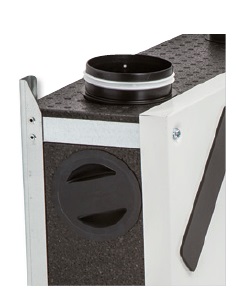

		Skříň Skříň je z odolného EPP s vysokou hustotou. Čelní kovový panel je opatřen bílou práškovou barvou. Připojovací kruhová hrdla Ø 93 mm jsou osazena na vrchní a spodní straně skříně s možností jejich přetočení do bočních stran jednotky. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je z čelní strany jednotky.

		Ventilátory Jednotka obsahuje dva radiální ventilátory s dopředu zahnutými lopatkami s EC motorem.

		Motor Motory jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21.

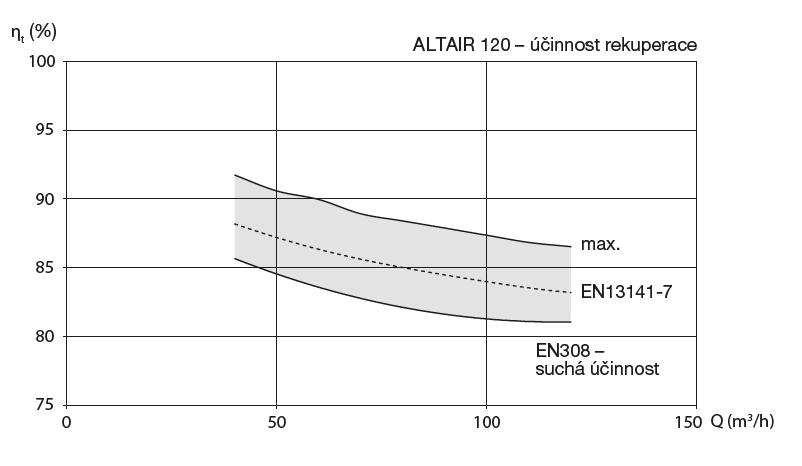

		Rekuperace Protiproudý výměník s účinností až 88 %. Výměník je přístupný po otevření čelního panelu.

		Filtr V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65%) na sání i odtahu.

		El. připojení Z jednotky je vyveden třížilový napájecí kabel 230 V / 50 Hz, který není ukončen vidlicí (připojení do krabice).

		Regulace Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti. Inovativní systém řízení s teplotními senzory a vlhkostním čidlem zabezpečuje plně automatický provoz trvalého větrání bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Součástí dodávky je drátový ovladač, který umožňuje přepnutí z automatického provozu na tři výkonové stupně otáček. Systém indikuje znečištění filtrů akustickým signálem nebo LED indikací na připojeném ovladači. Systém protimrazové ochrany zajišťuje provoz jednotky až do venkovní teploty -10 °C bez nutnosti dodatečného předehřevu či dohřevu vzduchu. Jednotku je možno nastavit pro provoz v automatickém nebo manuálním režimu.

		Hluk Akustický tlak je uveden v tabulce technických parametrů.

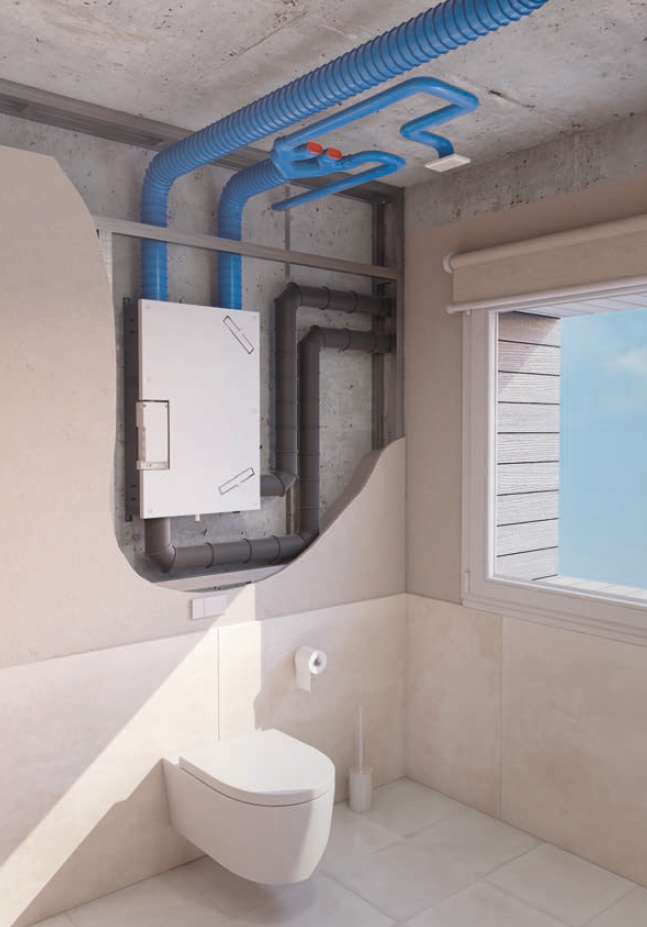

		Montáž Jednotka je určena k vertikální montáži na stěnu do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace. V případě montáže jednotky za předstěnu je nutný revizní otvor pro obsluhu.

		Příslušenství • komponenty systému AR Flex

		Pokyny Díky vysoké účinnosti výměníku a inovativnímu systému řízení není nutný předehřev a dohřev. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování systému AR Flex a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.

		Informace Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.

		Upozornění Rekuperační jednotka ALTAIR 120 V je součástí programu Nová zelená úsporám pod kódem SVT30839.
