Homepage > Whole assortment > Products > Fans > Industrial fans > Special centrifugal fans CHMT

CHMT/4-225/90-0,75 RD IP55 centrifugal fanRadiální ventilátory

Catalog sheet

Service instructions

2D/3D CAD

3 486.76 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

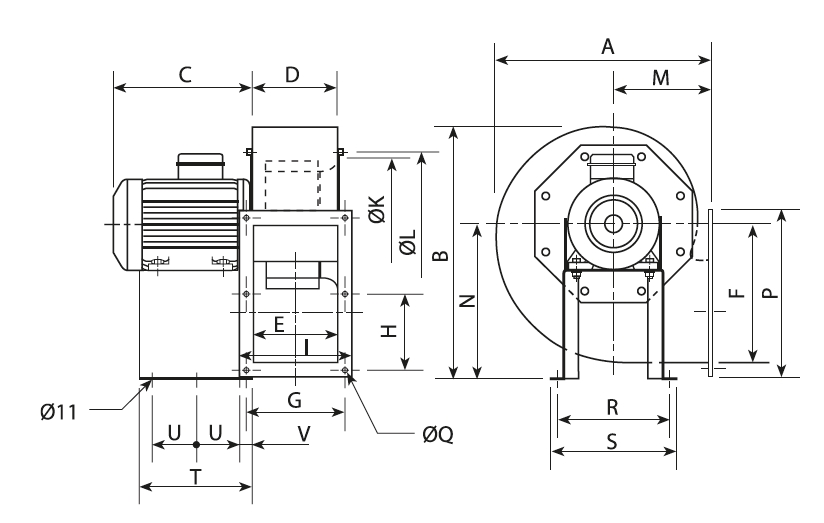

Look and dimensions:

A	B	Cmax	D	E	F	G	H	I	K	L/M	N/P	Q/R	S/T	U/V
386	452	240	144	140	216	180	128	203	234	256/181	280/279	10/220	250/200	50/27

Look and dimensions:

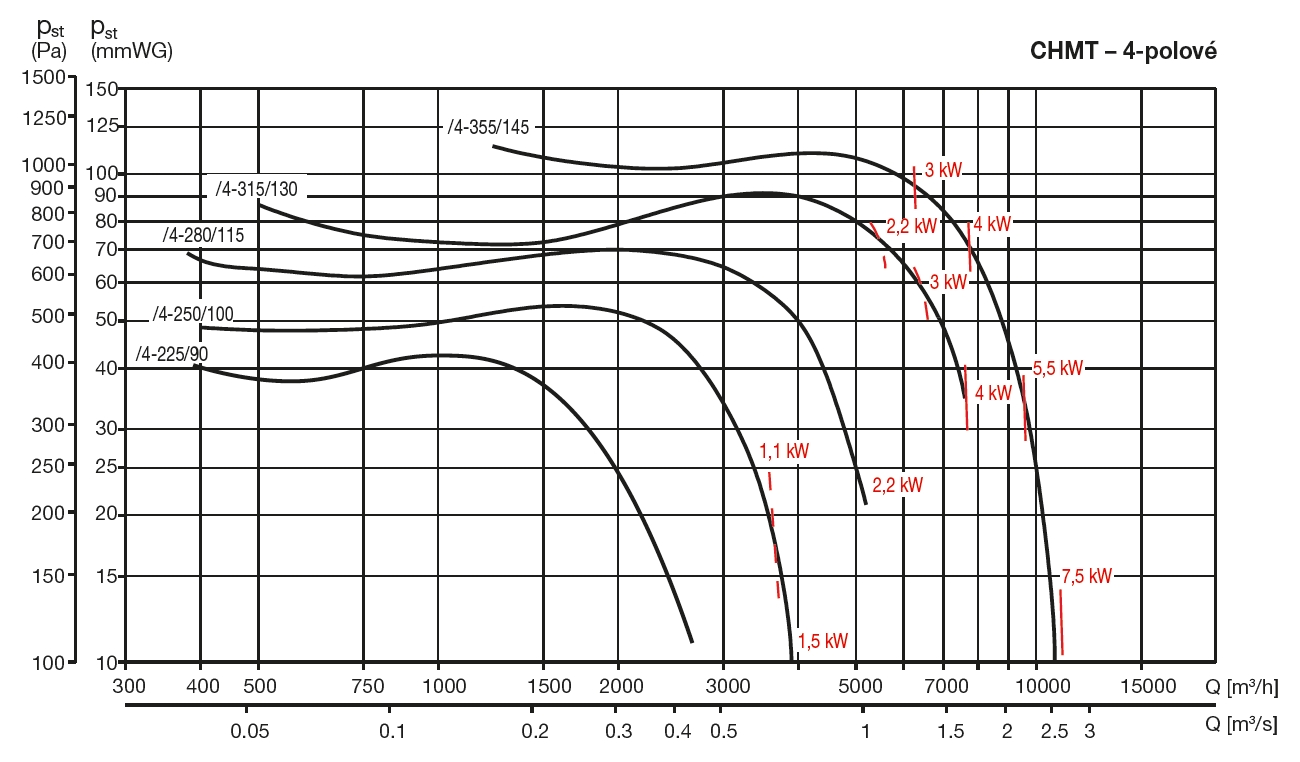

Technical parameters

otáčky [min-1]	průtok (0 Pa) [m3/h]	příkon [kW]	proud [A]	napětí [V]	akust. tlak* [dB(A)]	hmotnost [kg]
1430	2600	0,55	2,4/1,4	230/400	71	34

* udané hodnoty akustického tlaku v dB(A) měřeny na výtlaku ventilátoru při maximálním průtoku (Qmax)

Technical parameters

		Skříň Skříň je vyrobena ze silného plechu, povrchově ošetřeného speciálním nátěrem odolným proti vysokým teplotám. Vrchní nátěr má šedou barvu. Ventilátory jsou navrženy a schváleny pro odtah vzduchu o teplotě 400 °C po dobu minimálně 2 hodin. Jsou schváleny dle norem EN 12101-3.

		Oběžné kolo Oběžné kolo s dopředu zahnutými lopatkami je vyrobeno z galvanicky pokoveného ocelového plechu. Oběžné kolo je dynamicky vyváženo dle ISO 1940.

		Motor Motory jsou určeny pro třífázové napětí. Izolace třídy H a krytí IP55. K ochraně motorů je nutno použít nadproudovou ochranu nastavenou na hodnotu proudu uvedenou na štítku motoru. Velikosti motorů do výkonu 3 kW včetně jsou určeny pro el. rozvod 230/400 V, motory s vyšším příkonem pak pro napětí 400 V/50 Hz. Na přání lze dodat dvouotáčkové motory.

		Svorkovnice Svorkovnice je umístěna na motoru.

		Regulace otáček Na přání lze dodat dvouotáčkové motory. Informujte se na možnost a podmínky použití frekvenčních měničů VFVN.

		Hluk Hluk emitovaný ventilátorem je uveden v tabulkách. Akustický tlak je měřen ve volném prostoru ve vzdálenosti 1,5 m na výtlačné straně při maximálním průtoku.

		Montáž Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Před montáží je důležité zkontrolovat, zda elektrické parametry výrobku uvedené na štítku (napětí, příkon, frekvence, atd.) odpovídají hodnotám místní sítě.

		Pokyny Ventilátory jsou vhodné pro běžnou vzduchotechniku i OEM aplikace, kde je požadován odtah horkého vzduchu bez obsahu nebezpečných látek. Ventilátory CHMT lze použít samostatně nebo je začlenit do dalších skupin strojních zařízení určených k odvodu nebo přívodu vzduchu, včetně nuceného větrání v průmyslu a chlazení motorů vzduchem. Použití ventilátorů pro požární větrání je možné pouze po předchozím projednání.
