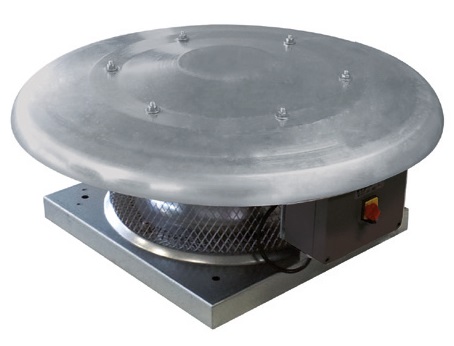

CRHB-315 N Ecowatt IP44 roof fanStřešní ventilátory
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 2 066.41 EUR |
Technical parameters
| otáčky [min-1] | průtok [m3/h] | výkon [W] | proud [A] | napětí [V] | akust. tlak - sání* [dB(A)] | akust. tlak - výtlak* [dB(A)] | hmotnost [kg] | velikost příslušenství |
|---|---|---|---|---|---|---|---|---|
| 1700 | 2812 | 276 | 0,8 | 230 | 49 | 52 | 18 | 560 |
* akustický tlak měřen ve vzdálenosti 4 m, střešní ventilátor je nainstalován, měřeno v pracovních bodech výkonové křivky 2, 5, 8 a 11
 | Skříň Skříň je konstruována pro horizontální výfuk vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen v proudu vzduchu. Ochranná mřížka proti dotyku. | |
 | Oběžné kolo Oběžné kolo je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo. | |
 | Motor Motor je stejnosměrný, speciální EC, s vnějším rotorem pro napájení 230 V/50 Hz. Motory jsou sériově vybaveny termopojistkou. Izolace motoru je třídy F. Trvalá pracovní teplota –20 až +40 ˚C. Ložiska mají tukovou náplň na dobu životnosti. Krytí IP44. | |
 | Směr otáčení Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Regulace ventilátoru neumožňuje změnu směru otáčení. | |
 | Svorkovnice Svorkovnice s revizním vypínačem je umístěna na skříni ventilátoru. Krytí je IP55. | |

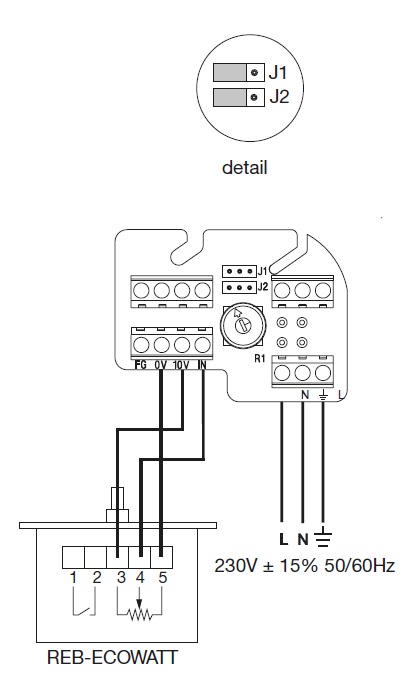

 | Regulace otáček Regulace otáček se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB Ecowatt. Dále analogovým vstupem 0–10 V od čidla teploty, vlhkosti nebo CO2. | |
 | Hluk Hluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty jsou měřeny ve vzdálenosti 4 m na straně výtlaku v horizontálním směru. | |
 | Upozornění Povolené kombinace el. příslušenství konzultujte na telefonu 602 679 469. | |
 | Uvádění do provozu Pro tento výrobek je dostupná odborná pomoc při instalaci a zprovoznění. | |
Additional pictures

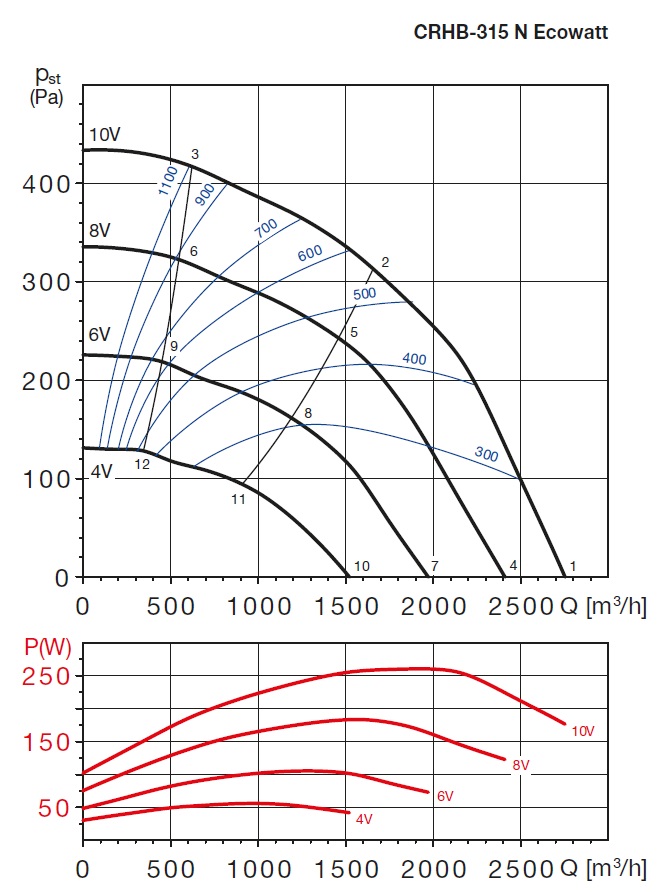

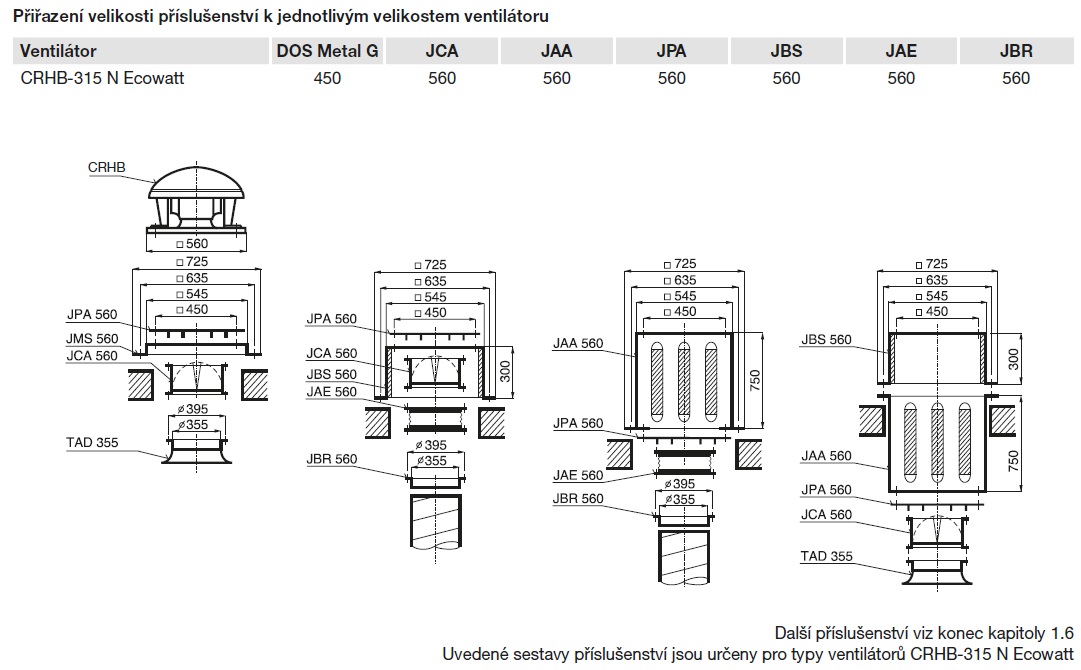

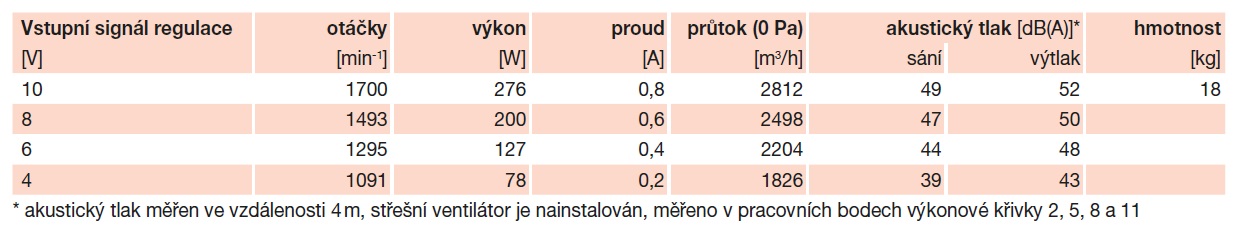

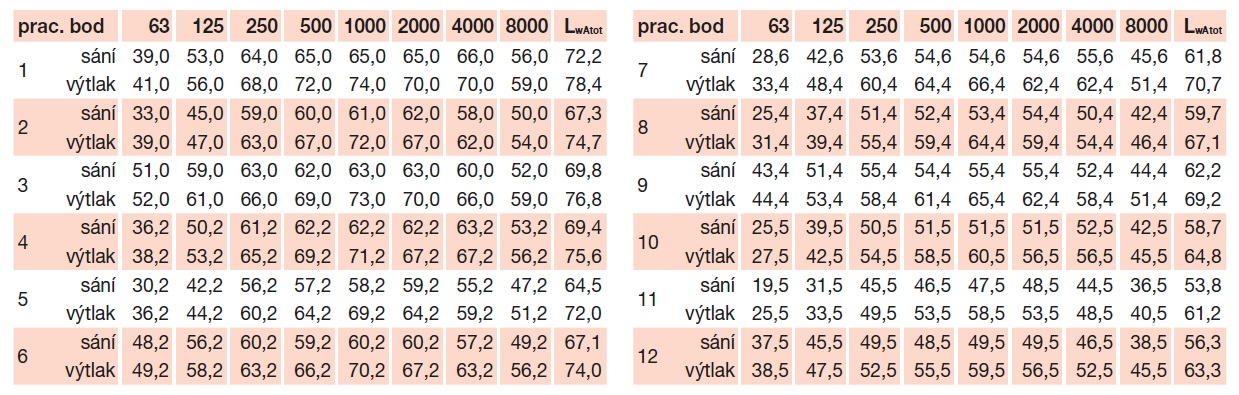

 podrobné technické parametry |  podrobné akustické parametry |  přiřazení velikosti příslušenství |
