CRHT/4-560 N IP54 roof mounted fanStřešní ventilátory

Catalog sheet

Service instructions

2D/3D CAD

2 608.37 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

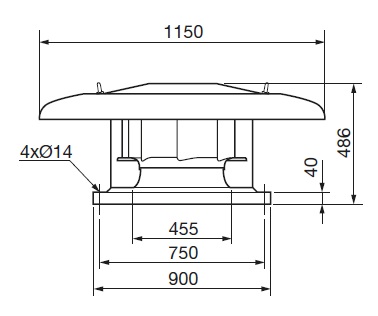

Look and dimensions:

Technical parameters

otáčky [min-1]	průtok (0 Pa) [m3/h]	příkon [W]	napětí [V]	proud [A]	max. teplota [°C]	akust. tlak* [dB(A)]	hmotnost [kg]	velikost příslušenství	regulátor
1350	13220	2619	230/400	7,8/4,5	60	66/75	64,5	905	VFVN-020-3L-6

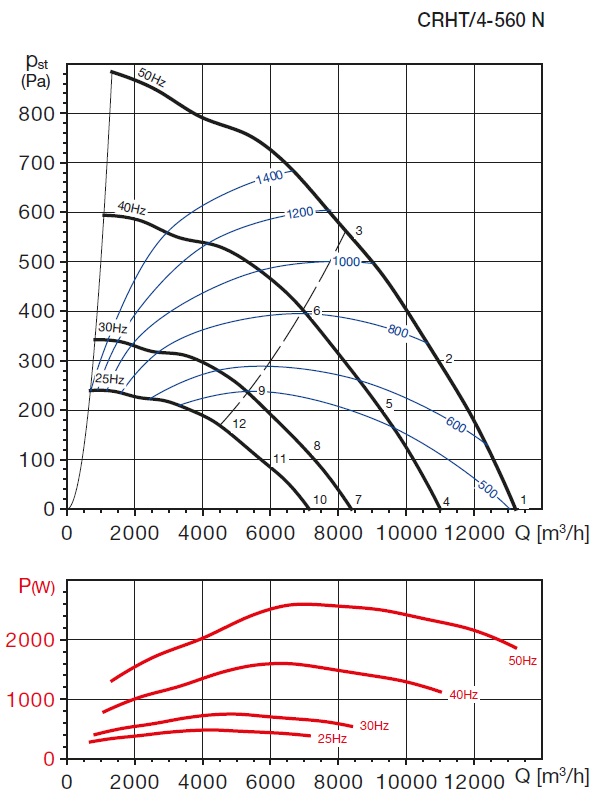

* akustický tlak je měřen ve vzdálenosti 3 m v bodě 2 výkonové křivky (sání/výtlak)

Technical parameters

		Skříň Skříň je konstruována pro horizontální (CRH) nebo vertikální (CRV) výfuk vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru jsou z Al plechu. Motor ventilátoru je uložen v proudu vzdušiny. Ventilátor je chráněn mřížkou proti vniknutí cizích těles.

		Oběžné kolo Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z plastu, je staticky a dynamicky vyváženo.

		Motor Motor je asynchronní s odporovou kotvou nakrátko, s vnějším rotorem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F. Ložiska mají tukovou náplň na dobu životnosti. Krytí IP54.

		Směr otáčení Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.

		Svorkovnice Svorkovnice s revizním vypínačem je umístěna na podstavci (CRH) nebo skříni (CRV) ventilátoru. U jednofázových ventilátorů svorkovnice obsahuje také rozběhový kondenzátor. Krytí je IP55.

		Regulace otáček Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí (kromě CRHT/4-560 a CRVT/4-560), třífázové typy také frekvenčními měniči.

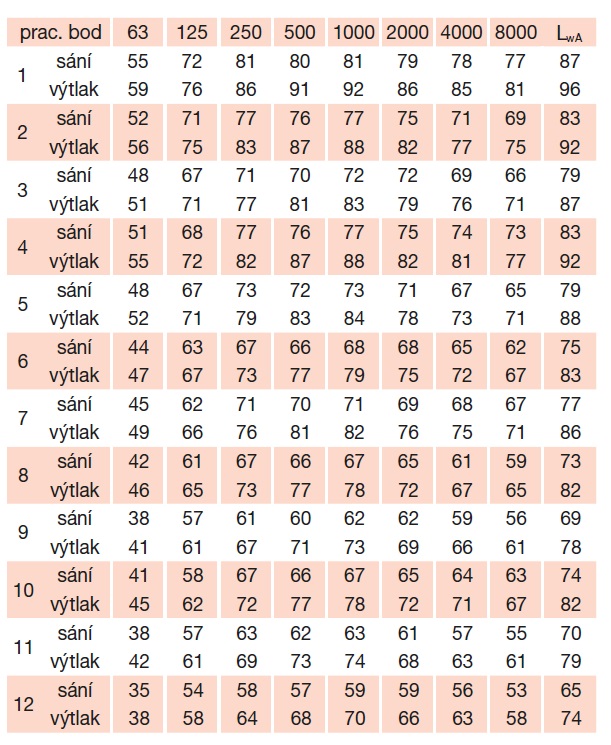

		Hluk Hluk emitovaný ventilátorem je uveden v tabulkách.

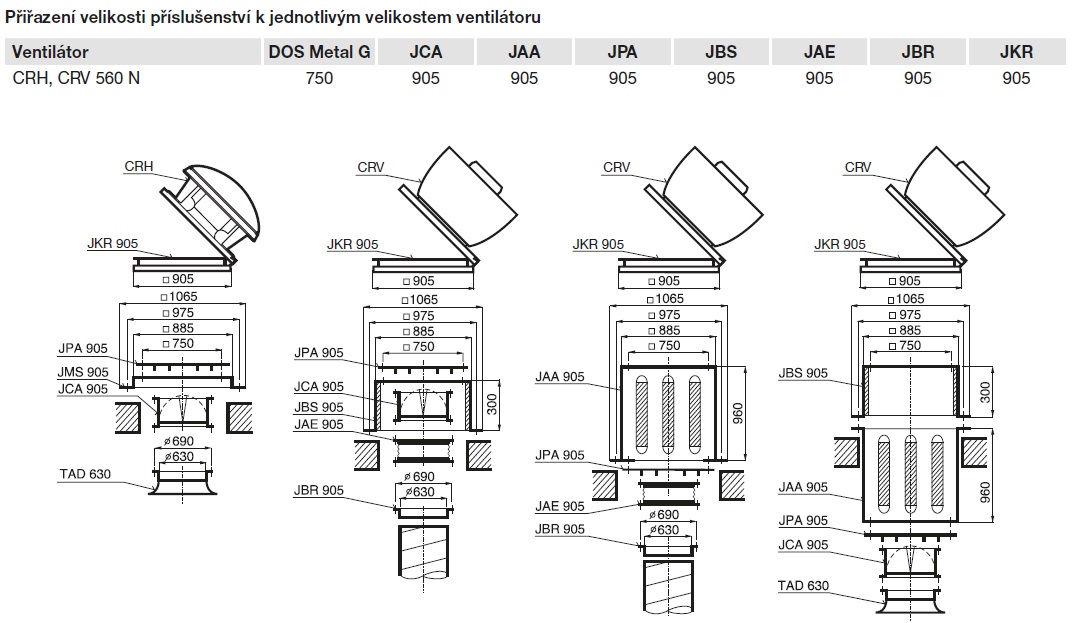

		Montáž Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

		Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace.
