CVB-1100/250 Slimbox IP55 silent centrifugal fanZvukově izolované radiální potrubní ventilátory

Catalog sheet

Service instructions

Ecodesign

2D/3D CAD

952.07 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

Look and dimensions:

A	B	C	Ø D	F	H	L	K
446	305	344	250	222	163	409	368

Look and dimensions:

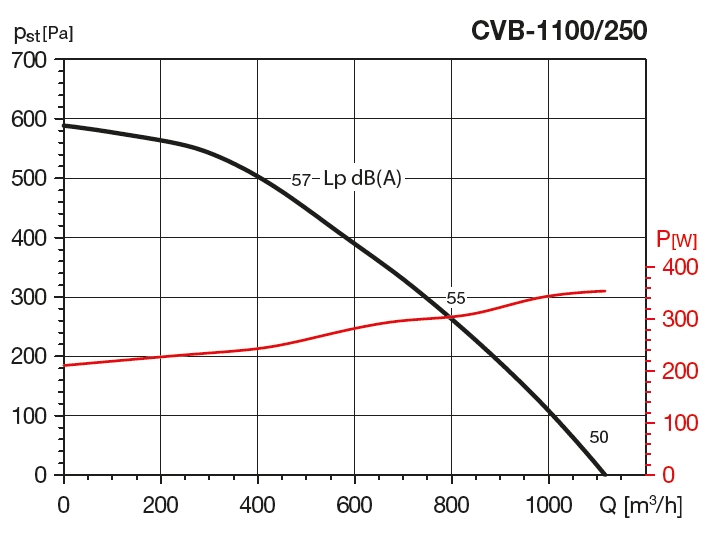

Technical parameters

otáčky [min-1]	průtok (0 Pa) [m3/h]	výkon [W]	napětí [V]	proud [A]	max. teplota [°C]	akustický tlak* [dB(A)]	hmotnost [kg]	regulace
1530	1100	350	230	1,30	40	55	11	REB 2,5

* akustický tlak ve vzdálenosti 1,5 m ve 2/3 max. vzduchového výkonu. Hodnota akust. tlaku do okolí je s připojeným potrubím na sání i výtlak.

Technical parameters

		Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.

		Oběžné kolo Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací. Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru.

		Motor Motor je asynchronní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP55.

		Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP55.

		Regulace otáček Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček.

		Montáž Montáž ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

		Pokyny Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru.
