CVB-600/150-160 Slimbox IP55 silent centrifugal fanZvukově izolované radiální potrubní ventilátory
 Catalog sheet |  |  Service instructions | |  Ecodesign | | 2D/3D CAD | 700.40 EUR |

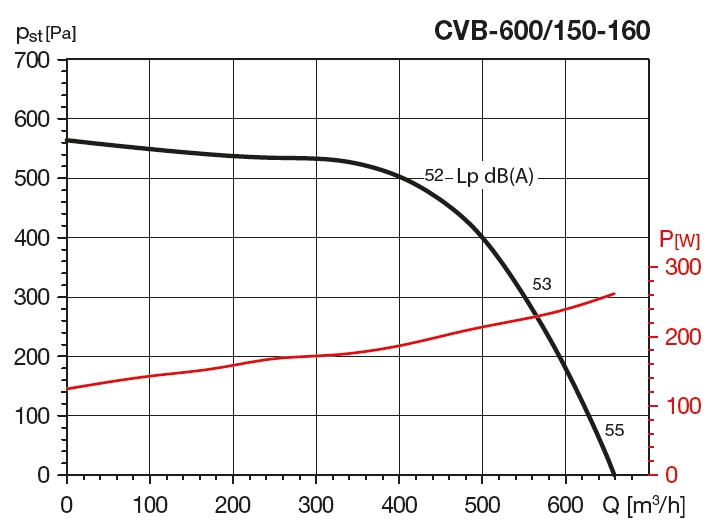

Technical parameters
| otáčky [min-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akustický tlak* [dB(A)] | hmotnost [kg] | regulace |
|---|---|---|---|---|---|---|---|---|
| 2200 | 650 | 260 | 230 | 0,85 | 40 | 53 | 7,3 | REB 1 |
* akustický tlak ve vzdálenosti 1,5 m ve 2/3 max. vzduchového výkonu. Hodnota akust. tlaku do okolí je s připojeným potrubím na sání i výtlak.

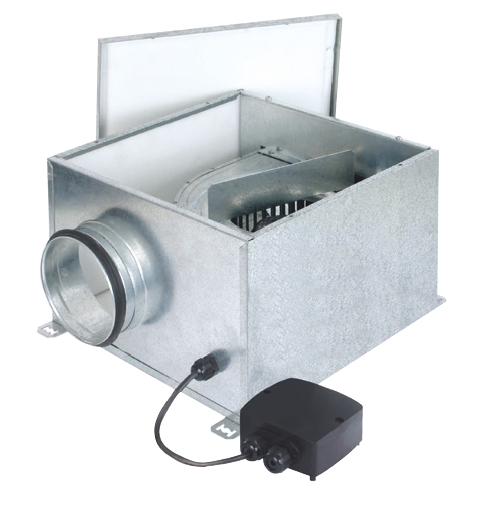

 | Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí. | |
 | Oběžné kolo Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací. Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru. | |
 | Motor Motor je asynchronní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP55. | |

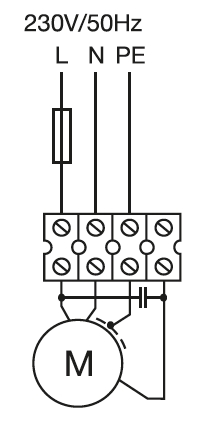

 | Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP55. | |
 | Regulace otáček Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček. | |

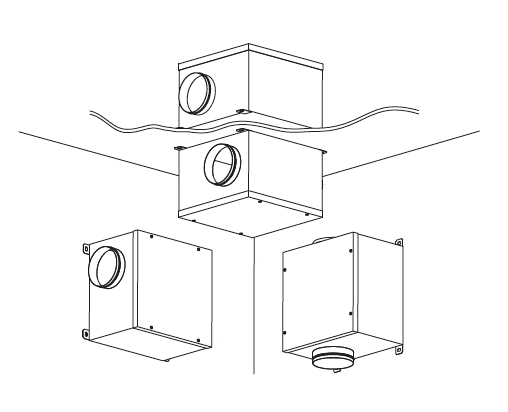

 | Montáž Montáž ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru. | |
Akustický výkon LwA v oktávových pásmech v [dB(A)]
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|
| výtlak | 42 | 62 | 63 | 68 | 75 | 75 | 69 | 67 |
| sání | 45 | 60 | 57 | 64 | 60 | 56 | 51 | 49 |
| do okolí | 46 | 61 | 57 | 54 | 51 | 47 | 39 | 36 |
Acessories
BDOP 160 universal plastic air valve
DT 3 adjustable timer
DT 4 adjustable timer with 3 wires
DT 4 adjustable timer with 4 wires
DTS PSA 30/300 air pressure sensors 30-300 Pa
EAK electrical exhaust valve
HIG 2 electronic humidistat
IT 150 universal plastic air valve
KAA 150 antivibration couplingKAA 160 antivibration coupling
LG 150 ED plastic external louver
MAA 150/900 sound attenuatorMAA 160/600 sound attenuator
MBE 160/2,1 electrical heater battery
MBW 160 water heater battery
MFL 150 filter cassette EU 3 (G4)MFL 160 filter cassette EU 3 (G4)
MTS 150 sound attenuatorMTS 160 sound attenuator
PER 160 plastic back draft louvre shutter
REB 1 N speed controller
REB 1 NE speed controller
RSK 150 backdraft shutterRSK 160 backdraft shutter
RTR 6721 area thermostat
SQA air quality sensor
VBM 150 flexible flange connectorVBM 160 flexible flange connector
ZN 708 adjustable timer
