CVB-900/200 Slimbox IP55 silent centrifugal fanZvukově izolované radiální potrubní ventilátory
 Catalog sheet |  |  Service instructions | |  Ecodesign | | 2D/3D CAD | 810.41 EUR |

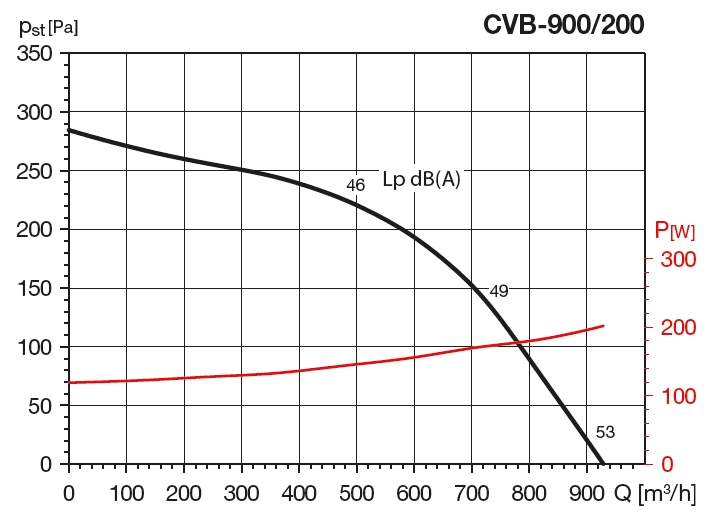

Technical parameters
| otáčky [min-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akustický tlak* [dB(A)] | hmotnost [kg] | regulace |
|---|---|---|---|---|---|---|---|---|
| 1175 | 930 | 200 | 230 | 0,60 | 40 | 49 | 11 | REB 1 |
* akustický tlak ve vzdálenosti 1,5 m ve 2/3 max. vzduchového výkonu. Hodnota akust. tlaku do okolí je s připojeným potrubím na sání i výtlak.
 | Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí. | |
 | Oběžné kolo Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací. Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru. | |
 | Motor Motor je asynchronní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP55. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP55. | |
 | Regulace otáček Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček. | |
 | Montáž Montáž ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru. | |
Akustický výkon LwA v oktávových pásmech v [dB(A)]
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|
| výtlak | 46 | 55 | 57 | 66 | 69 | 64 | 62 | 57 |
| sání | 44 | 53 | 58 | 60 | 57 | 49 | 46 | 41 |
| do okolí | 47 | 53 | 55 | 54 | 49 | 41 | 37 | 35 |
Acessories
BDOP 200 universal plastic air valve
DT 3 adjustable timer
DT 4 adjustable timer with 3 wires
DT 4 adjustable timer with 4 wires
DTS PSA 30/300 air pressure sensors 30-300 Pa
EAK electrical exhaust valve
HIG 2 electronic humidistat
IT 200 universal plastic air valve
KAA 200 antivibration coupling
MAA 200/600 sound attenuator
MBE 200/5,0 electrical heater battery
MBW 200 water heater battery
MFL 200 filter cassette EU 3 (G4)
MTS 200 sound attenuator
PER 200 plastic back draft louvre shutter
REB 1 N speed controller
REB 1 NE speed controller
RSK 200 backdraft shutter
RTR 6721 area thermostat
SQA air quality sensor
VBM 200 flexible flange connector
ZN 708 adjustable timer
