HCTB/4-315 A IP65 roof mounted fanStřešní ventilátory axiální pro odvod a přívod
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 969.71 EUR | Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky. |

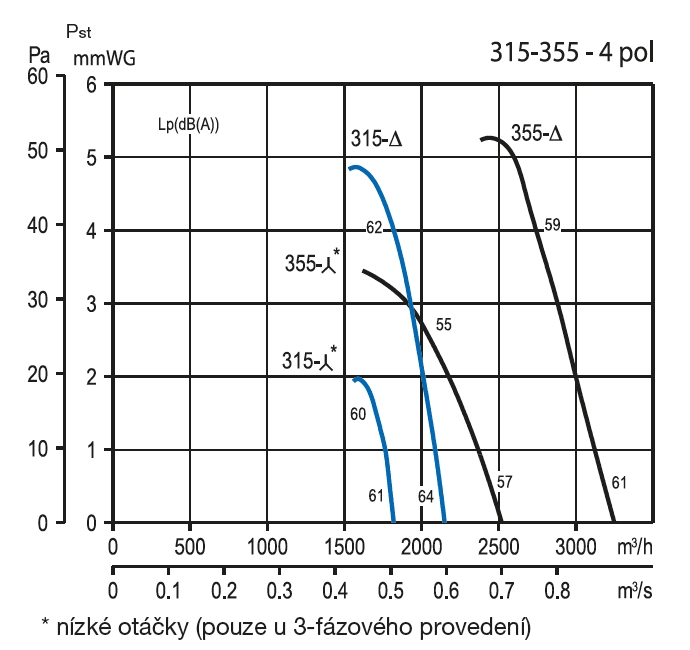

Technical parameters
| otáčky [min-1] | průtok (0 Pa) [m3/h] | příkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akust. tlak* - sání [dB(A)] | akust. tlak* - výtlak [dB(A)] | hmotnost [kg] | velikost příslušenství | regulátor |
|---|---|---|---|---|---|---|---|---|---|---|
| 1300 | 2150 | 100 | 230 | 0,54 | 70 | 58 | 64 | 14,4 | 560 | REB 1; REV 1,5 |
* hodnoty akustického tlaku ve vzdálenosti 1,5 m, ventilátor na střeše
 | Skříň Skříň je konstruována pro horizontální výfuk vzdušiny. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška ventilátoru je z Al plechu. Motor ventilátoru je uložen v proudu vzdušiny. | |
 | Oběžné kolo Oběžné kolo ventilátoru je axiální. U velikostí 315 až 400 je vyrobeno z termoplastu vyztuženého skelným vláknem, u velikosti 450 až 1000 je náboj ze slitiny Al a lopatky plastové. Oběžné kolo je staticky a dynamicky vyváženo. | |
 | Motor Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou (mimo velikosti 800 až 1000). Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +70 ˚C, krytí IP65 (velikost 800 až 1000 má pracovní teplotu -20 až +40°C a krytí IP55). Ložiska mají tukovou náplň na dobu životnosti. | |
 | Směr otáčení Směr otáčení je pro přívod nebo odvod ve smyslu šipky na skříni ventilátoru. Při opačném směru je nutno změnit pořadí fází. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP65. Svorkovnice je umístěna na skříni ventilátoru. | |
 | Regulace otáček Regulace otáček se provádí změnou napětí nebo frekvence (regulátor viz tabulka). Motory označené 400 V je možno přepínat pro snížení otáček přepínačem SD 2. (Alternativně dodávané motory 230/400 V nelze tímto způsobem regulovat a lze je provozovat pouze ve spojení Y). | |
 | Hluk Hluk emitovaný ventilátorem je uveden v tabulkách jako hodnoty akustického tlaku ve vzdálenosti 1,5 m na straně sání a výtlaku. Pro získání hodnot akustického výkonu v oktávových pásmech je nutno k hodnotě akustického tlaku přičíst korekční faktor v dole uvedených tabulkách. | |
 | Montáž Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle). | |
 | Pokyny Ventilátory jsou vhodné svojí konstrukcí pro větrání průmyslových hal, provozoven, bazénů a skladů. | |
Akustický výkon LwA v oktávových pásmech v [dB(A)]
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|
| sání | 39 | 61 | 62 | 77 | 68 | 66 | 58 | 52 |
| výtlak | 38 | 59 | 65 | 69 | 65 | 60 | 55 | 50 |
Acessories
JAA 560 sound attenuator
JAE 560 flexible coupling
JBR 560 loose mounting flanges
JBS 560 20° stand for sloping roofsJBS 560 30° stand for sloping roofsJBS 560 40° stand for sloping roofs
JCA 560 backdraft shutter
JKR 560 tilting frame
JMS 560 roof mounting frame
JPA 560 adapter
REB 1 N speed controller
REB 1 NE speed controller
REV 1,5 A speed regulator
