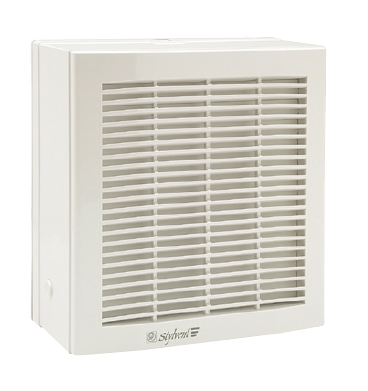

HV 300 AE small axial fanMalé axiální ventilátory nástěnné a okenní
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 399.39 EUR |

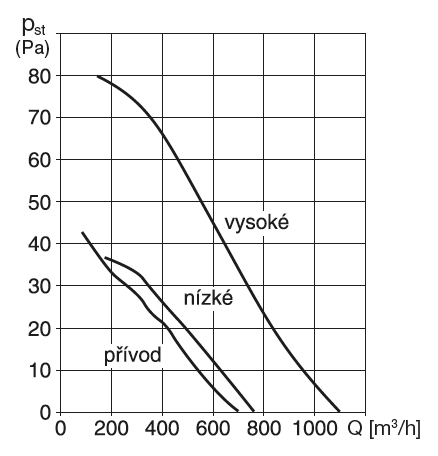

Technical parameters
| otáčky [min-1] | výkon [W] | proud [A] | napětí [V] | průtok (0 Pa) odvod* [m3/h] | průtok (0 Pa) přívod [m3/h] | akust. tlak ve 3 m* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|
| 1150 | 68 | 0,30 | 230 | 1100/plynule | 700 | 46/38 | 5,1 | REB 1 R |
* vysoké/nízké otáčky
 | Skříň Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou s elektrickým pohonem. Klapka se otevírá zároveň se zapnutím ventilátoru. Model je vybaven kontrolkami provozu. | |
 | Oběžné kolo Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno centrálním šroubem proti sklouznutí. | |
 | Motor Motor je asynchronní s pomocnou fází v provedení s vnějším rotorem. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IPX4, třída ochrany II. Provedení s dvojitou izolací a tepelnou ochranou. | |
 | Směr průtoku Směr průtoku je od oběžného kola k statoru, průtok lze měnit u modelu HV 300 AE regulátorem REB 1R, u modelu A regulátorem CR 300, u modelu RC dálkovým bezdrátovým ovládáním. | |

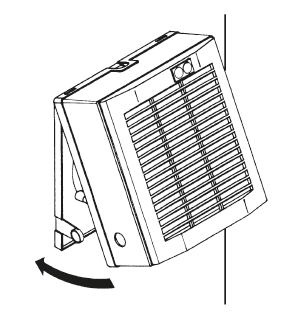

 | Svorkovnice Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. | |

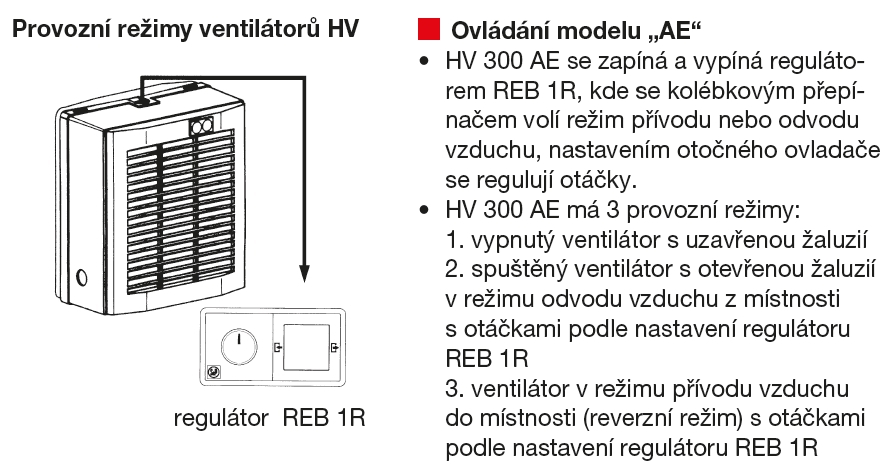

 | Regulace otáček HV 300 AE se zapíná a vypíná regulátorem REB 1R, kde se kolébkovým přepínačem volí režim přívodu nebo odvodu vzduchu, nastavením otočného ovladače se regulují otáčky. HV 300 AE má 3 provozní režimy: 1. vypnutý ventilátor s uzavřenou žaluzií 2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti s otáčkami podle nastavení regulátoru REB 1R 3. ventilátor v režimu přívodu vzduchu do místnosti (reverzní režim) s otáčkami podle nastavení regulátoru REB 1R | |

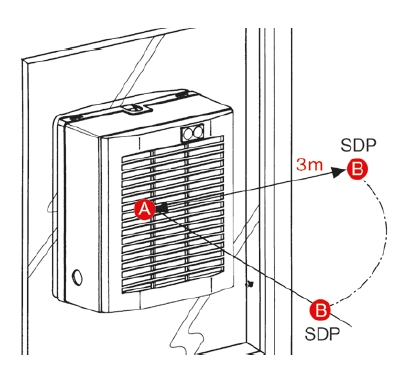

 | Hluk V tabulce jsou uvedeny hodnoty akustického tlaku v bodě B, ve vzdálenosti 3 m, pro namontovaný ventilátor. V tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání a výtlak. | |

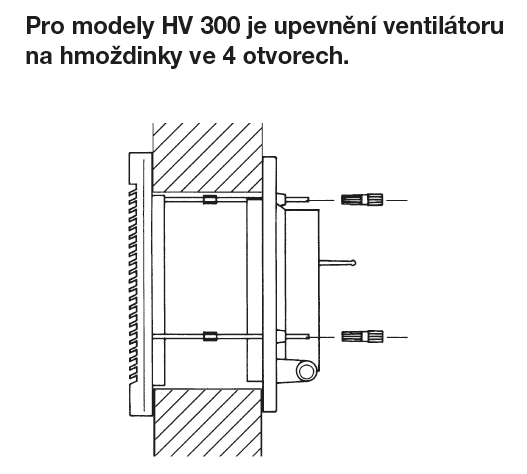

 | Montáž Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm. | |
 | Pokyny Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech. | |
Hodnoty korekcí pro oktávová pásma
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
|---|---|---|---|---|---|---|---|
| sání | +8,5 | +8,5 | +14 | +16,5 | +13 | +6 | +0,5 |
| výtlak | +7 | +11,5 | +17 | +19 | +15 | +6,5 | – |
Additional pictures

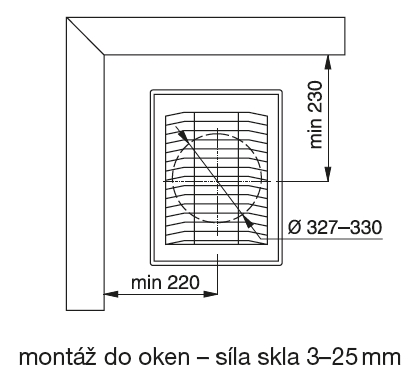

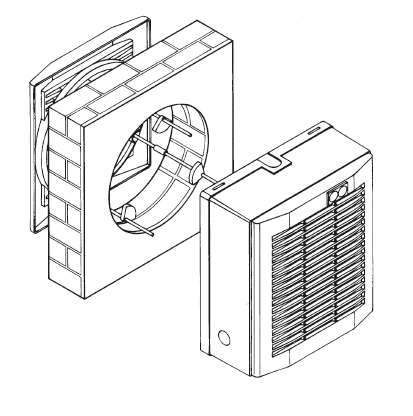

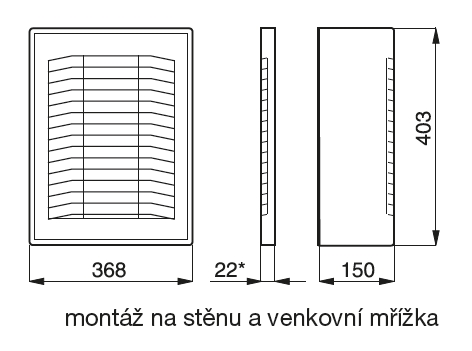

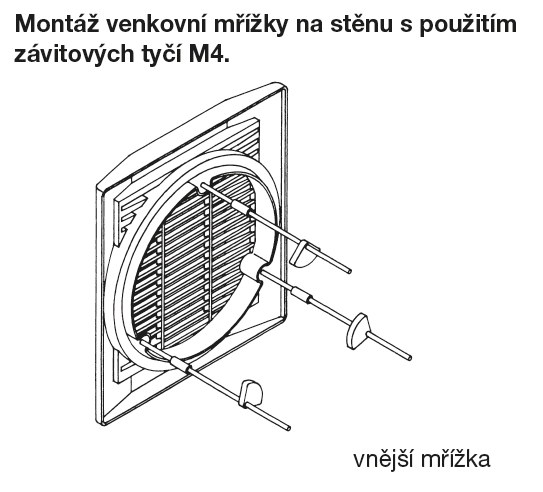

 montáž venkovní mřížky na stěnu s použitím závitových tyčí M4 |  nástěnná montáž do okna |  měření akustických parametrů |  nástěnná montáž na stěnu | |||

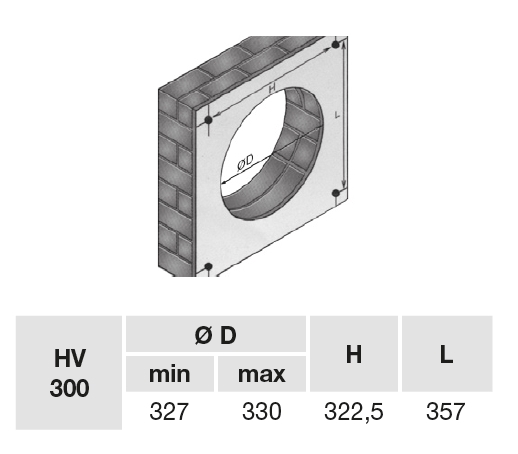

 montáž na stěnu s vnější mřížkou |  montážní otvor |  provozni režim HV 300 AE |
