ILB/4-200 IP55 centrifugal fanRadiální ventilátory do čtyřhranného potrubí IP55
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 722.61 EUR |

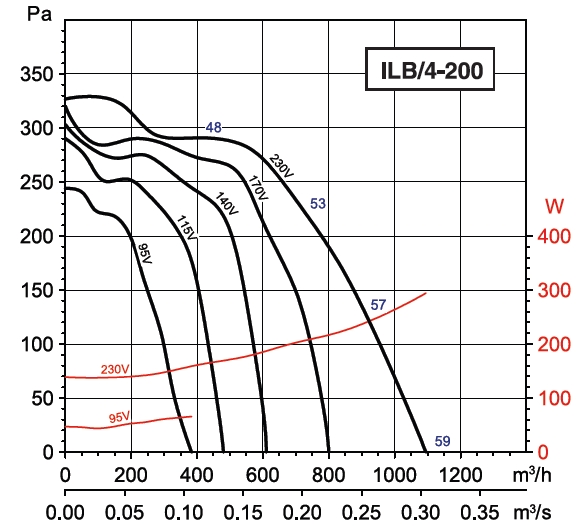

Technical parameters

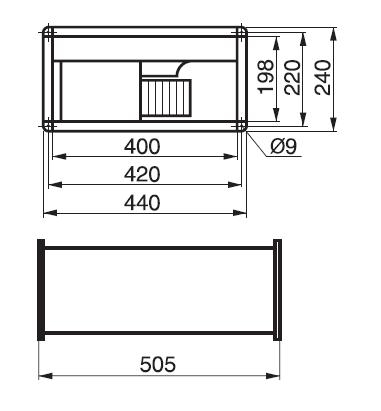

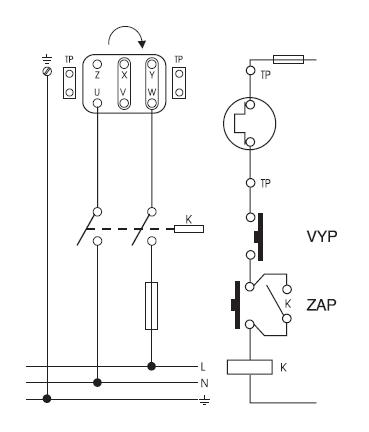

| Otáčky [m-1] | Průtok (0 Pa) [m3/h] | Výkon [kW] | Napětí [V] | Proud [A] | Max. teplota [°C] | Rozměr potrubí [mm] | Akustický tlak [dB(A)] | Hmotnost [kg] |
|---|---|---|---|---|---|---|---|---|
| 1240 | 1090 | 0.24 | 230 | 1.2 | 70 | 400x200 | 57 | 15 |
 | Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo. | |
 | Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo. | |
 | Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55. | |
 | Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení). | |
 | Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. | |
 | Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve dvou stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů. | |
 | Hluk Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím. | |
 | Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle. | |
 | Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. | |
Akustický výkon LwA v oktávových pásmech v [dB(A)]
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
|---|---|---|---|---|---|---|---|---|
| sání A | 50 | 61 | 65 | 70 | 71 | 67 | 62 | 54 |
| sání B | 50 | 61 | 65 | 70 | 71 | 67 | 62 | 54 |
| sání C | 46 | 57 | 61 | 66 | 67 | 63 | 56 | 50 |
| sání D | 41 | 52 | 56 | 61 | 62 | 58 | 53 | 45 |
| výtlak A | 46 | 61 | 64 | 70 | 76 | 72 | 70 | 63 |
| výtlak B | 46 | 61 | 64 | 70 | 76 | 72 | 70 | 63 |
| výtlak C | 43 | 58 | 61 | 67 | 73 | 69 | 67 | 60 |
| výtlak D | 39 | 54 | 57 | 63 | 69 | 65 | 63 | 56 |
| do okolí A | 50 | 54 | 56 | 58 | 63 | 63 | 58 | 48 |
| do okolí B | 49 | 53 | 55 | 57 | 62 | 62 | 57 | 47 |
| do okolí C | 46 | 50 | 52 | 54 | 59 | 59 | 54 | 44 |
| do okolí D | 41 | 45 | 47 | 49 | 54 | 54 | 49 | 39 |
Acessories
DT 3 adjustable timer
HIG 2 electronic humidistat
IAA 200 sound attenuator
IAE 200 antivibration coupling
IBE 200/9 T electrical heater battery
IBR 200 loose mounting flanges
IBW 200-2 water heater batteryIBW 200-4 water heater battery
IFL 200/40-20 filter cassette M5
IFLK 200/40-20 filter cassette G4
IFR 200/40-20 F7 spare filter bedIFR 200/40-20 M5 (ISO coarse 80%) spare filter bed
IJK 200/40-20 univerzal regulation damper
IKF 200 L CFC cooler, vaporizerIKF 200 P CFC cooler, vaporizer
IKW 200 L water coolerIKW 200 P water cooler
IRW AL 200 HE recuperation exchanger
ITA 200/40-20 condensation trap
IWG 200/40-20 sheet metal external weather louvre
PM-55/3 3 pole switch
REB 2.5 N speed controller
REB 2.5 NE speed controller
REV 1,5 A speed regulator
REV 1,5 C speed regulator
REV 1,5 E speed regulator
RTR 6721 area thermostat
