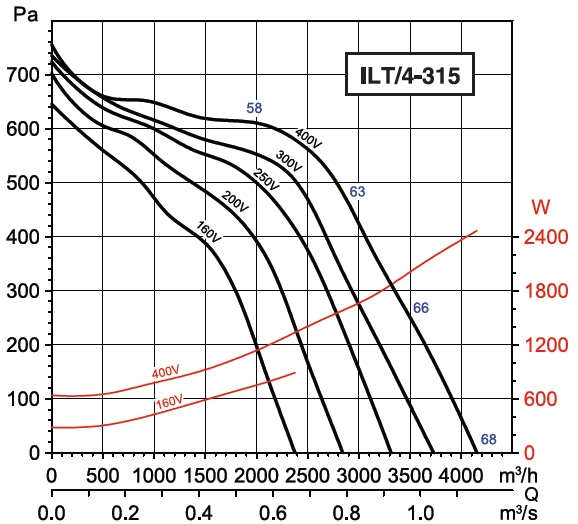

ILT/4-315 IP55 centrifugal fanRadiální ventilátory do čtyřhranného potrubí IP55

  Catalog sheet  Service instructions2D/3D CAD1 711.33 EUR
Pieces
Technical parameters
Otáčky
[m-1]		Průtok (0 Pa)
[m3/h]		Výkon
[kW]		Napětí
[V]		Proud
[A]		Max. teplota
[°C]		Rozměr potrubí
[mm]		Akustický tlak
[dB(A)]		Hmotnost
[kg]
139041602,444004,6045600x3506842
 Skříň
ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
 Oběžné kolo
ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
 Motor
je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.
 Směr otáčení
je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).
 Svorkovnice
je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.
 Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve dvou stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů.
 Hluk
Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím.
 Montáž
v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
 Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.

Akustický výkon LwA v oktávových pásmech v [dB(A)]
 631252505001000200040008000
sání A6577798384848075
sání B6375778182827873
sání C6072747879797570
sání D5466687273736964
výtlak A6176788789888578
výtlak B6075778688878477
výtlak C5772748385848174
výtlak D5267697880797669
do okolí A6572727369696764
do okolí B6370707167676562
do okolí C6067676864646259
do okolí D5562626359595754
