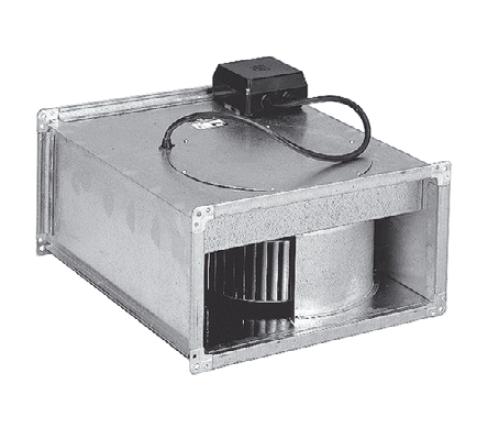

ILT/4-355 IP55 centrifugal fanRadiální ventilátory do čtyřhranného potrubí IP55

  Catalog sheet  Service instructions2D/3D CAD2 920.50 EUR
Pieces

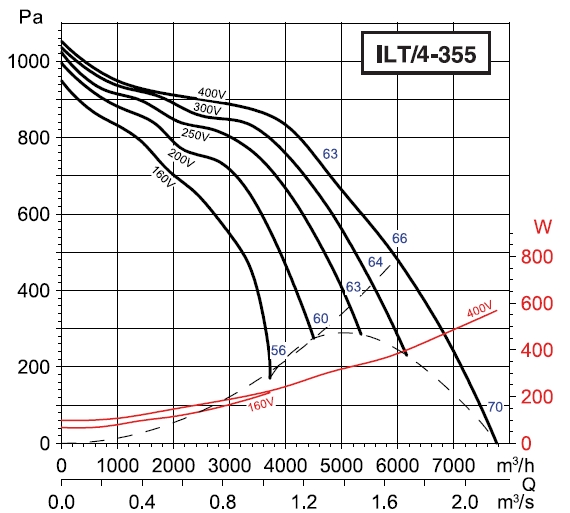

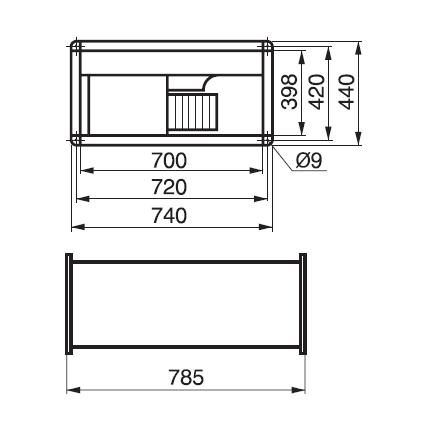

Technical parameters
Otáčky
[m-1]		Průtok (0 Pa)
[m3/h]		Výkon
[kW]		Napětí
[V]		Proud
[A]		Max. teplota
[°C]		Rozměr potrubí
[mm]		Akustický tlak
[dB(A)]		Hmotnost
[kg]
133077605,694009,1060700x4007065
 Skříň
ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
 Oběžné kolo
ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
 Motor
je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.
 Směr otáčení

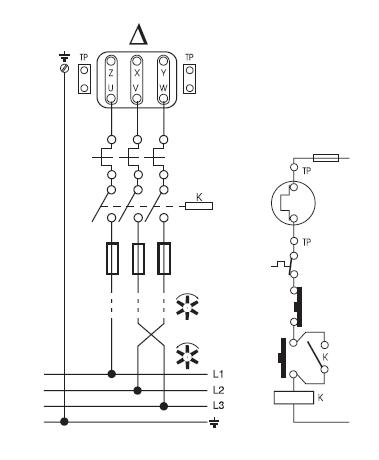

je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).
 Svorkovnice
je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.
 Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve dvou stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů.
 Hluk
Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím.
 Montáž
v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
 Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.

Akustický výkon LwA v oktávových pásmech v [dB(A)]
 631252505001000200040008000
sání A6678838689908783
sání B6577808285858379
sání C6477757881807873
sání D6577798184848278
výtlak A7179859094939085
výtlak B6778818691898681
výtlak C6275758186838174
výtlak D6677808590888580
do okolí A6671717274767368
do okolí B6570686870716964
do okolí C6470636466666458
do okolí D6570676769706863
Additional pictures

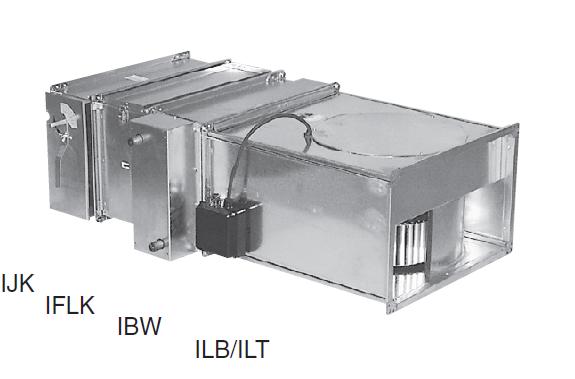

krátká přívodní sestava DIRECT AIR
konzultace regulace
