ILT/6-355 IP55 centrifugal fanRadiální ventilátory do čtyřhranného potrubí IP55

Catalog sheet

Service instructions

1 841.06 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

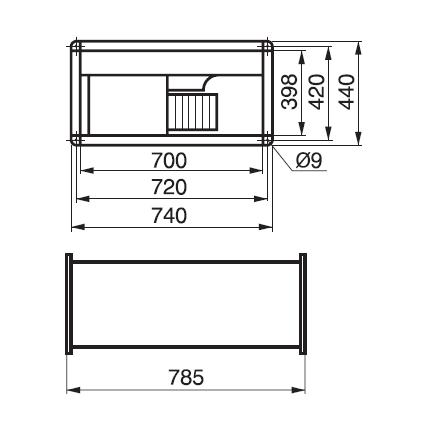

Look and dimensions:

Look and dimensions:

Technical parameters

Otáčky [m-1]	Průtok (0 Pa) [m3/h]	Výkon [kW]	Napětí [V]	Proud [A]	Max. teplota [°C]	Rozměr potrubí [mm]	Akustický tlak [dB(A)]	Hmotnost [kg]
875	4200	1,38	400	3,00	70	700x400	61	65

Technical parameters

		Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.

		Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.

		Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.

		Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).

		Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.

		Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve dvou stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů.

		Hluk Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím.

		Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

		Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.

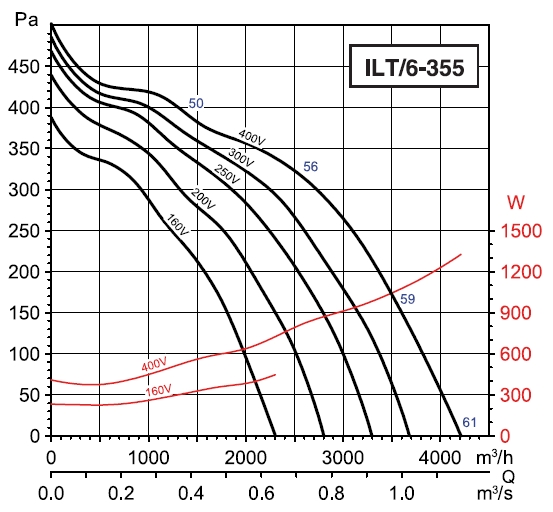

Characteristics

Characteristics

Connection diagram

Connection diagram

Akustický výkon LwA v oktávových pásmech v [dB(A)]

	63	125	250	500	1000	2000	4000	8000
sání A	61	70	73	77	78	78	74	68
sání B	59	68	71	75	76	76	72	66
sání C	56	65	68	72	73	73	69	63
sání D	50	59	62	66	67	67	63	57
výtlak A	58	70	73	81	83	82	79	71
výtlak B	57	69	72	80	82	81	78	70
výtlak C	54	66	69	77	79	78	75	67
výtlak D	49	61	64	72	74	73	70	62
do okolí A	59	64	66	65	62	61	59	56
do okolí B	57	62	64	63	60	59	57	54
do okolí C	54	59	61	60	57	56	54	51
do okolí D	48	53	55	54	51	50	48	45
