ILT/8-450 IP55 centrifugal fanRadiální ventilátory do čtyřhranného potrubí IP55

  Catalog sheet  Service instructions2D/3D CAD3 650.44 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

Technical parameters
Otáčky
[m-1]		Průtok (0 Pa)
[m3/h]		Výkon
[kW]		Napětí
[V]		Proud
[A]		Max. teplota
[°C]		Rozměr potrubí
[mm]		Akustický tlak
[dB(A)]		Hmotnost
[kg]
67580002,384004,5701000x50061100
 Skříň
ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
 Oběžné kolo
ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
 Motor
je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.
 Směr otáčení
je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází.
 Svorkovnice
je od roku 2007 přímo na motoru a je přístupná po demontáži revizního víka. U starších typů je volně na přívodním kabelu od motoru.

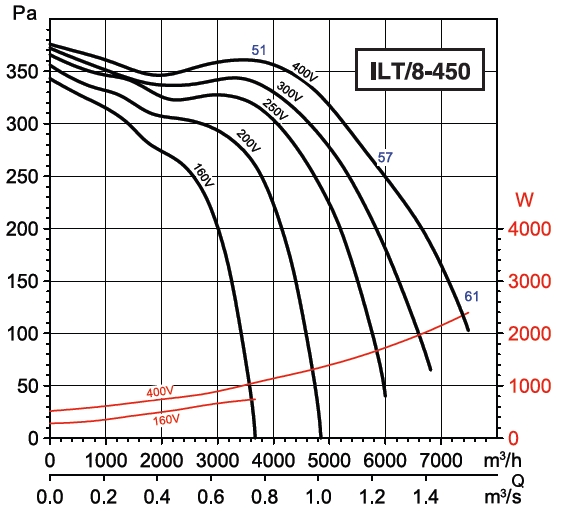

 Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Je možno použít také frekvenční měniče.
 Hluk
Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím.
 Montáž
v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
 Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.

Akustický výkon LwA v oktávových pásmech v [dB(A)]
 631252505001000200040008000
sání A7071757982817768
sání B6869737780797566
sání C6566707477767263
sání D5960646871706657
výtlak A6970788486858072
výtlak B6972788486858072
výtlak C6568748082817668
výtlak D5962687476757062
do okolí A6464666664615954
do okolí B6363656563605853
do okolí C5959616159565449
do okolí D5353555553504843
