IRB/2-200 A IP44 centrifugal fanRadiální ventilátory do čtyřhranného potrubí
 Catalog sheet |  |  Service instructions | |  Ecodesign | | 2D/3D CAD | 682.81 EUR |
Technical parameters
| rozměry potrubí [mm] | otáčky [min-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | teplota [°C] | akust. tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|---|
| 400x200 | 2635 | 1010 | 136 | 230 | 0,6 | -30 až +70 | 59/46/62 | 16 | REV 1,5 |
* výtlak/sání/do okolí. Akustický tlak je měřen ve vzdálenosti 1,5 m ve volném akustickém poli, ve středním pracovním bodě výkonové křivky
 | Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo. | |
 | Oběžné kolo Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo. | |
 | Motor Motor je asynchronní s kotvou nakrátko a vnějším rotorem. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44. | |
 | Směr otáčení Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. | |
 | Regulace otáček Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. | |

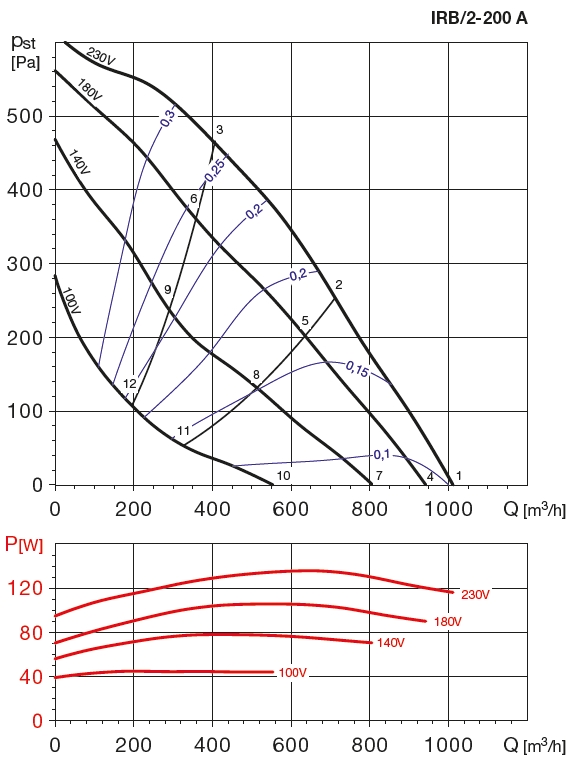

 | Hluk Hluk emitovaný ventilátorem je uveden v tabulkách pro čtyři části výkonové křivky. | |
 | Montáž Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle. | |
 | Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství). | |
Additional pictures

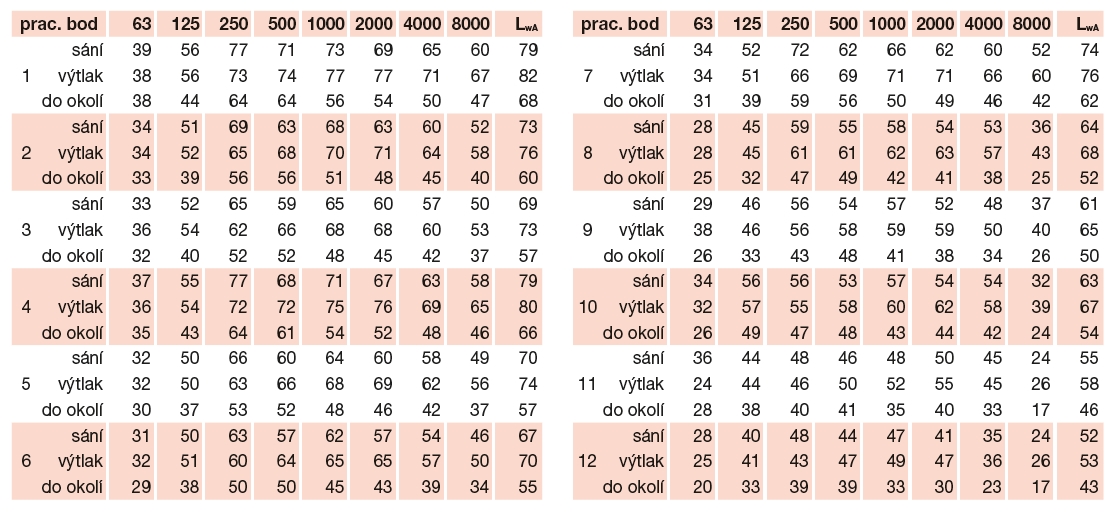

 detail revizního víka |  podrobné akustické parametry v jednotlivých bodech výkonové charakteristiky |
Acessories
DT 8-R programmable timer
HIG 2 electronic humidistat
IAA 200 sound attenuator
IAE 200 antivibration coupling
IBE 200/9 T electrical heater battery
IBR 200 loose mounting flanges
IBW 200-2 water heater battery
IFL 200/40-20 filter cassette M5
IFLK 200/40-20 filter cassette G4
IFR 200/40-20 F7 spare filter bedIFR 200/40-20 G3 spare filter bedIFR 200/40-20 M5 (ISO coarse 80%) spare filter bedIFRK 200/40-20 G4 spare filter bed
IJK 200/40-20 univerzal regulation damper
IKW 200 L water cooler
IRW AL 200 HE recuperation exchanger
IVK 200/40-20 plastic back draft louvre shutter
IWG 200/40-20 sheet metal external weather louvre
REV 1,5 A speed regulator
RTR 6721 area thermostat
