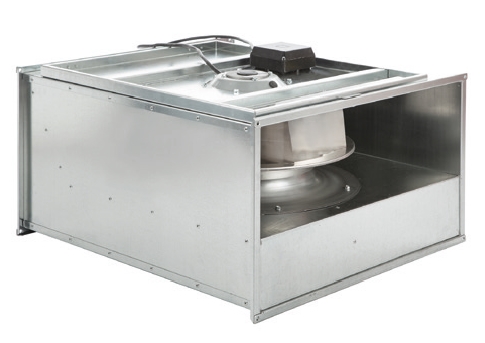

IRB/6-400 IP54 centrifugal fanRadiální ventilátory do čtyřhranného potrubí
 Catalog sheet |  |  Service instructions | |  Ecodesign | | 2D/3D CAD | 2 829.55 EUR |
Technical parameters
| rozměry potrubí [mm] | otáčky [min-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | teplota [°C] | akust. tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|---|
| 800x500 | 935 | 7230 | 840 | 230 | 3,7 | -40 až +70 | 66/55/70 | 66 | REV 5 |
* výtlak/sání/do okolí. Akustický tlak je měřen ve vzdálenosti 1,5 m ve volném akustickém poli, ve středním pracovním bodě výkonové křivky
 | Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo. | |
 | Oběžné kolo Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo. | |
 | Motor Motor je asynchronní s kotvou nakrátko a vnějším rotorem. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54. | |
 | Směr otáčení Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení). | |
 | Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. | |
 | Regulace otáček Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Provedeni IRT doporučujeme přednostně regulovat frekvenčními měniči. | |

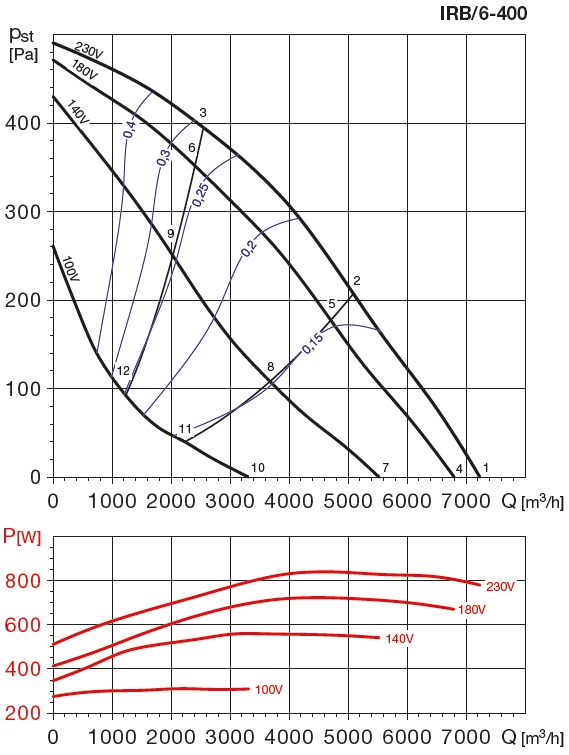

 | Hluk Hluk emitovaný ventilátorem je uveden v tabulkách pro čtyři části výkonové křivky. | |
 | Montáž Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle. | |
 | Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství). | |
Additional pictures

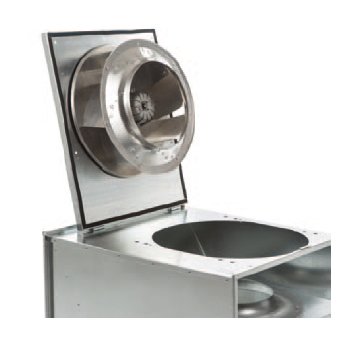

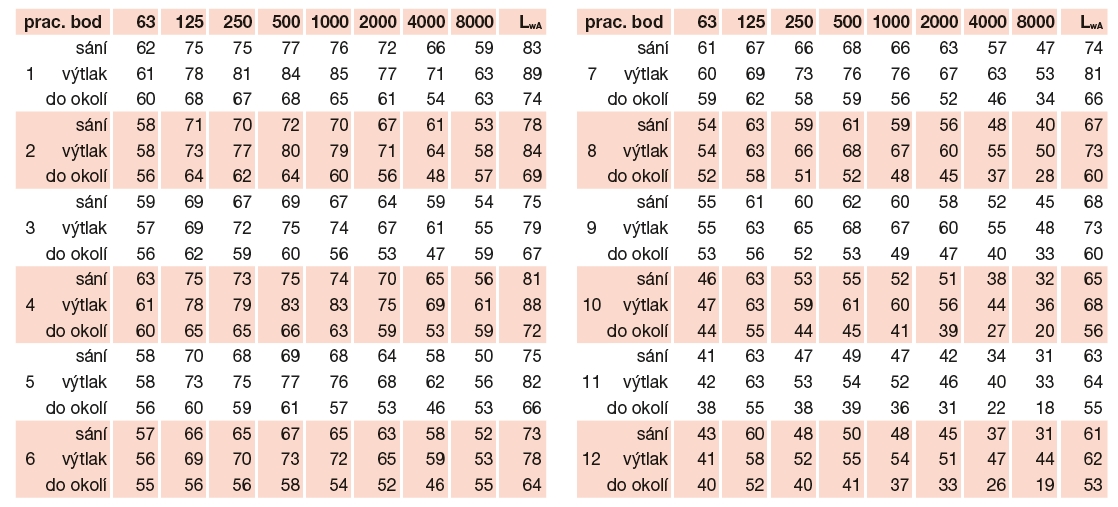

 detail revizního víka |  podrobné akustické parametry v jednotlivých bodech výkonové charakteristiky |
Acessories
DT 8-R programmable timer
IAA 400 sound attenuator
IAE 400 antivibration coupling
IBE 400/50 T electrical heater battery
IBR 400 loose mounting flanges
IBW 400-2 water heater battery
IFL 400/80-50 filter cassette M5
IFLK 400/80-50 filter cassette G4
IFR 400/80-50 F7 (ISO ePM10 75%) spare filter bedIFR 400/80-50 G3 (ISO coarse 50%) spare filter bedIFR 400/80-50 M5 spare filter bedIFRK 400/80-50 G4 spare filter bed
IJK 400/80-50 univerzal regulation damper
IKW 400 L water cooler
IVK 400/80-50 plastic back draft louvre shutter
IWG 400/80-50 sheet metal external weather louvre
REV 5,0 A speed regulator
RTR 6721 area thermostat
