IRB/6-450 IP54 centrifugal fanRadiální ventilátory do čtyřhranného potrubí

Catalog sheet

Service instructions

Ecodesign

2D/3D CAD

4 138.78 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

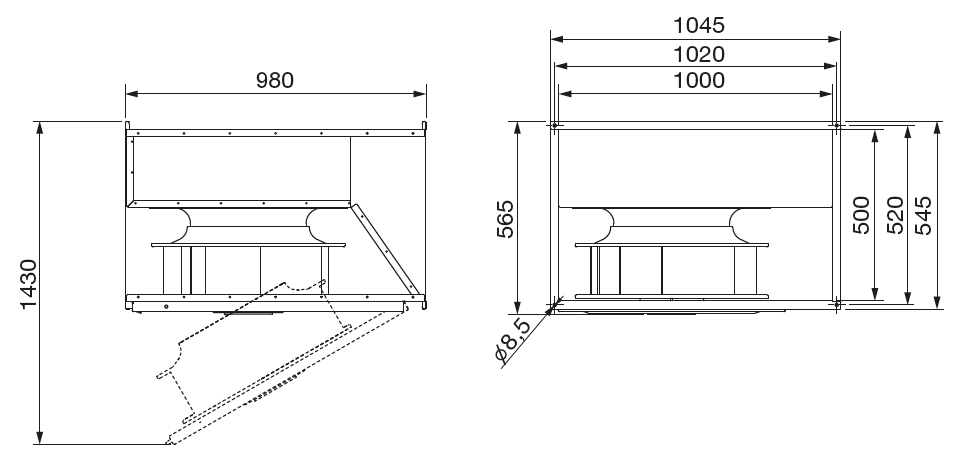

Look and dimensions:

Technical parameters

rozměry potrubí [mm]	otáčky [min-1]	průtok (0 Pa) [m3/h]	výkon [W]	napětí [V]	proud [A]	teplota [°C]	akust. tlak* [dB(A)]	hmotnost [kg]	regulátor
1000x500	924	8930	1416	230	6,1	-40 až +70	67/61/74	97	REV 10

* výtlak/sání/do okolí. Akustický tlak je měřen ve vzdálenosti 1,5 m ve volném akustickém poli, ve středním pracovním bodě výkonové křivky

Technical parameters

		Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo.

		Oběžné kolo Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo.

		Motor Motor je asynchronní s kotvou nakrátko a vnějším rotorem. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54.

		Směr otáčení Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).

		Svorkovnice Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.

		Regulace otáček Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Provedeni IRT doporučujeme přednostně regulovat frekvenčními měniči.

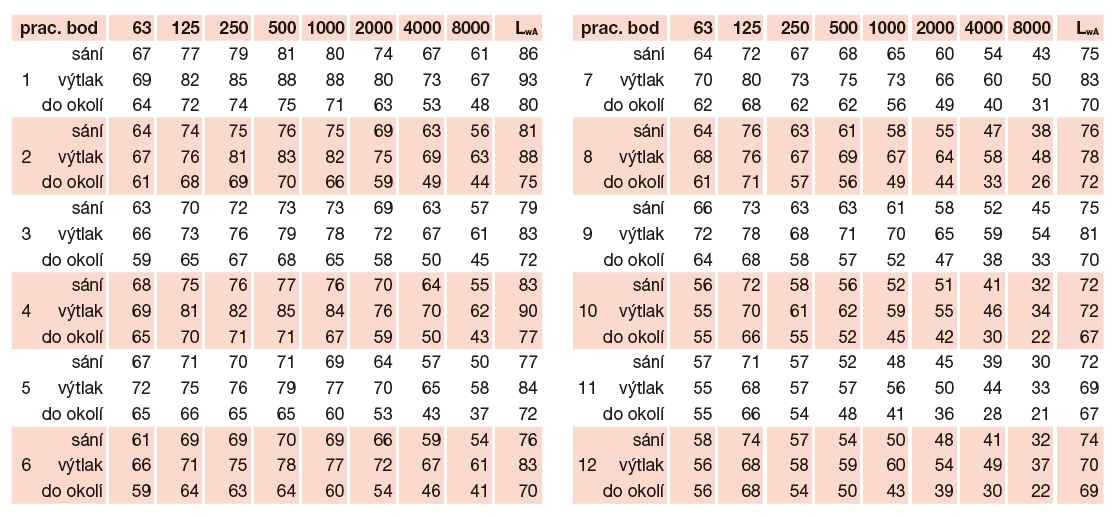

		Hluk Hluk emitovaný ventilátorem je uveden v tabulkách pro čtyři části výkonové křivky.

		Montáž Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.

		Pokyny Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).
