JETLINE 100 Ecowatt economical diagonal fanDiagonální ventilátory do kruhového potrubí
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 278.12 EUR |
Technical parameters
| otáčky [min-1] | výkon [W] | napětí [V] | proud [A] | průtok (0 Pa) [m3/h] | teplota [°C] | akust. tlak* [dB(A)] | hmotnost [kg] | regulace [kg] |
|---|---|---|---|---|---|---|---|---|
| 2650 | 16 | 230 | 0,1 | 230 | -20 až +40 | 41/20/41 | 2,5 | REB Ecowatt |
* akustický tlak je měřen ve volném poli ve vzdálenosti 1,5 m v bodech 2, 5, 8 a 11; sání / do okolí / výtlak
 | Skříň Skříň je vylisována z ocelového pozinkového plechu. Kompaktní nízkoprofilový design. Na hrdlech pro připojení potrubí je gumové těsnění, na výtlaku je integrovaný difuzor zlepšující účinnost a snižující hluk. | |
 | Oběžné kolo Oběžné kolo je vyrobeno z ABS plastu, jeho optimalizovaný design zvyšuje výkon a snižuje hluk. | |
 | Motor EC motor s tepelnou ochranou proti přetížení. Ložiska kuličková. Třída izolace B, krytí IP44. Pracovní teplota -20 °C až +40 °C. | |
 | Svorkovnice Svorkovnice je z černého plastu, je pevně umístněna na skříni ventilátoru. | |
 | Regulace otáček Regulace otáček se provádí pomocí potenciometru umístěného ve svorkovnici nebo externím ovládáním REB-Ecowatt. Dále analogovým vstupem 0–10 V od čidla teploty, vlhkosti nebo CO2. | |
 | Montáž Konzole (součást dodávky) v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory jsou určeny k odvětrání rodinných domů, sociálních zařízení, kanceláří a provozoven. Výhodně lze při instalaci do podhledu použít flexohadice, tvarovky, rozváděcí skříně a talířové ventily. Ventilátory lze použít ve spojení s inteligentním čidlem AIRSENS-RH nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. | |
Additional pictures
 Sestava pro přívod vzduchu s použitím ventilátorů JETLINE Ecowatt |  gumové těsnění na sání i na výtlaku |  svorkovnice IP65 pevně umístěna na skříni |  montážní konzola součástí dodávky | |||

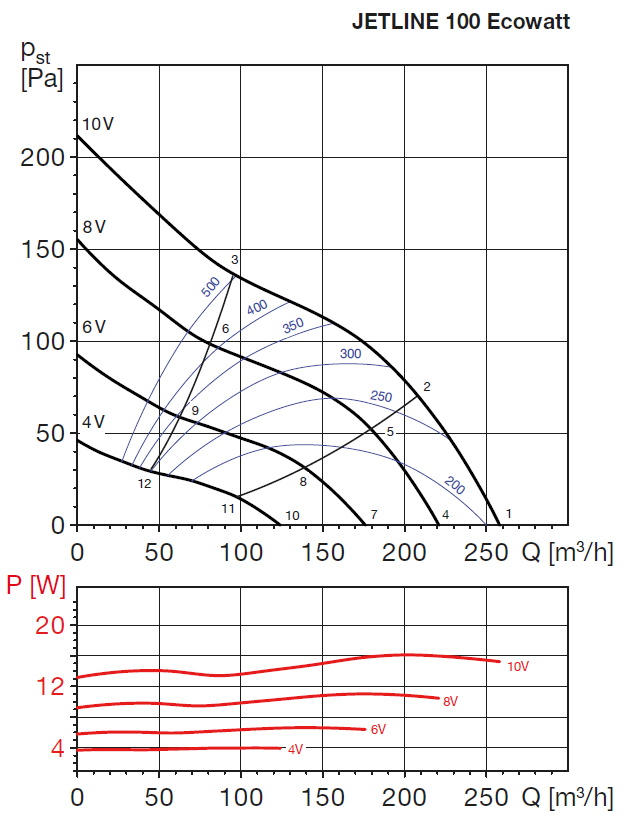

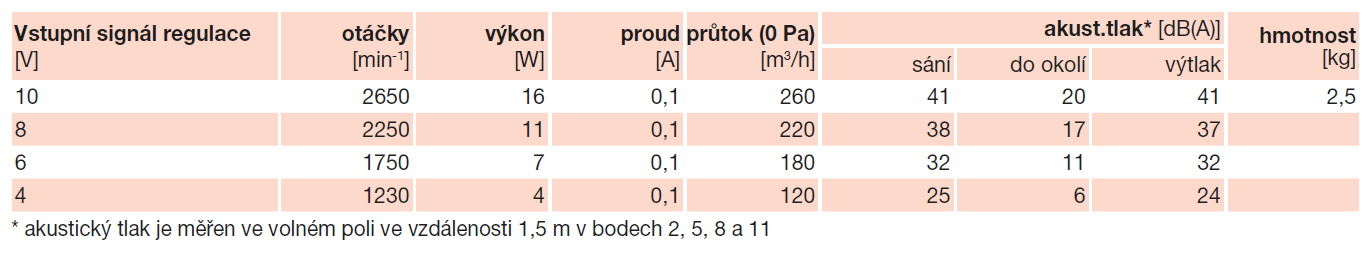

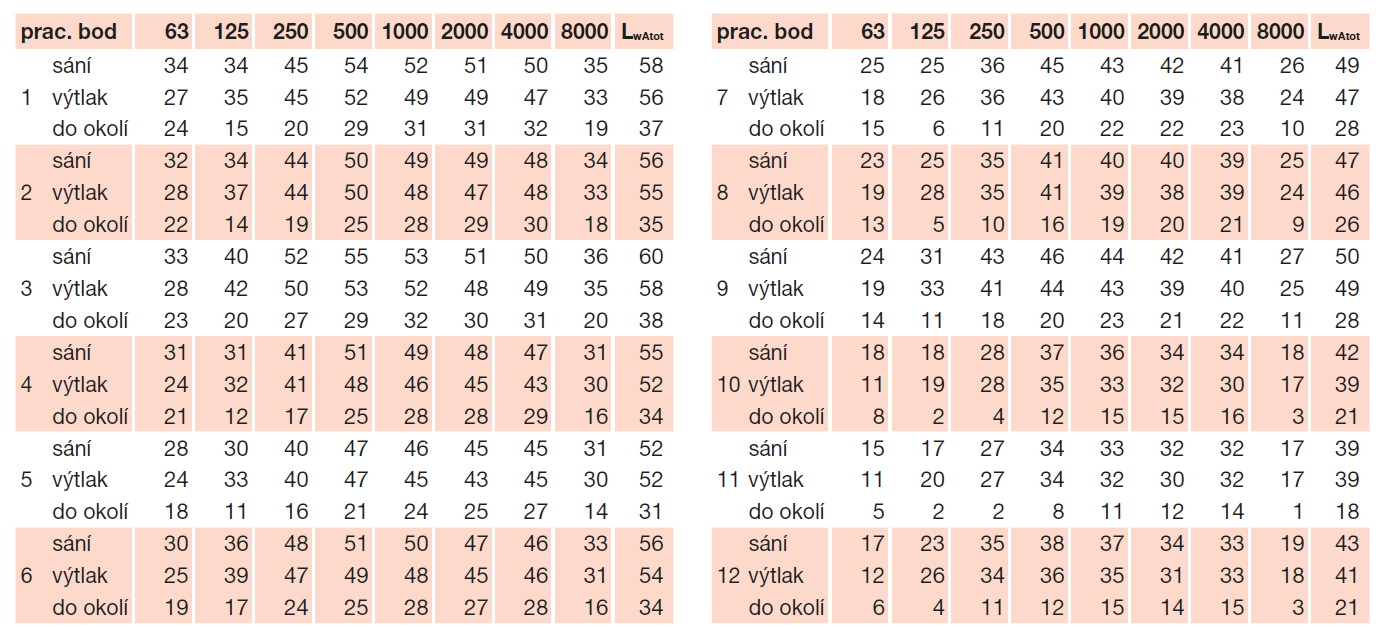

 podrobné technické parametry |  podrobné akustické parametry |
