KABT-12000/560 Ecowatt economical fanRadiální ventilátory do kruhového potrubí
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | – |
Technical parameters
| otáčky [min-1] | výkon [W] | napětí [V] | proud [A] | průtok (0 Pa) [m3/h] | akust. tlak* [dB(A)] | hmotnost [kg] |
|---|---|---|---|---|---|---|
| 1450 | 2496 | 400 | 3,8 | 11360 | 74/76/67 | 98 |
* výtlak / sání / do okolí. Akustický tlak měřen ve vzdálenosti 1,5 m ve 2/3 výkonové charakteristiky.
 | Skříň Skříň je z ocelového, galvanicky pozinkovaného plechu, sendvičového provedení. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Ventilátor je uložen ve skříni na odpružených profilech, aby se omezil přenos vibrací. Na skříni je osazeno kruhové sací hrdlo pro připojení flexibilních hadic nebo kruhového potrubí. Na výtlaku je čtyřhranný otvor, kam lze připojit redukci na kruhové potrubí, která se dodává samostatně. Skříň obsahuje vanu pro odvod tukového kondenzátu, odvodní hrdlo kondenzátu je nutno namontovat v souladu s polohou ventilátoru a zároveň je nutno zvolit vhodný sklon ventilátoru směrem k hrdlu. | |
 | Oběžné kolo Oběžné kolo je radiální s dozadu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyváženo, je volně běžící a bez spirální skříně. | |
 | Motor EC motor s tepelnou ochranou proti přetížení. Krytí IP55, třída izolace F, pracovní teplota -20 °C až +50 °C (KABB) nebo -20 °C až +40 °C (KABT). | |
 | Svorkovnice Svorkovnice je umístěna na skříni ventilátoru s integrovaným potenciometrem a bezpečnostním vypínačem vypnuto / zapnuto. | |
 | Regulace otáček Regulace otáček se provádí pomocí potenciometru umístěného ve svorkovnici ventilátoru nebo externím ovládáním REB-Ecowatt. Dále analogovým vstupem 0-10 V od čidla teploty, vlhkosti nebo CO2. | |
 | Montáž Montáž se provádí s ohledem na konstrukci, provoz ventilátoru a revizní činnost výlučně s osou motoru vodorovně a vanou kondenzátu vespod. | |
 | Pokyny Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Ventilátory jsou zejména vhodné pro velkokapacitní kuchyně, k odvětrání restaurací, sportovních hal, nemocnic, skladů a bazénů. | |
Additional pictures

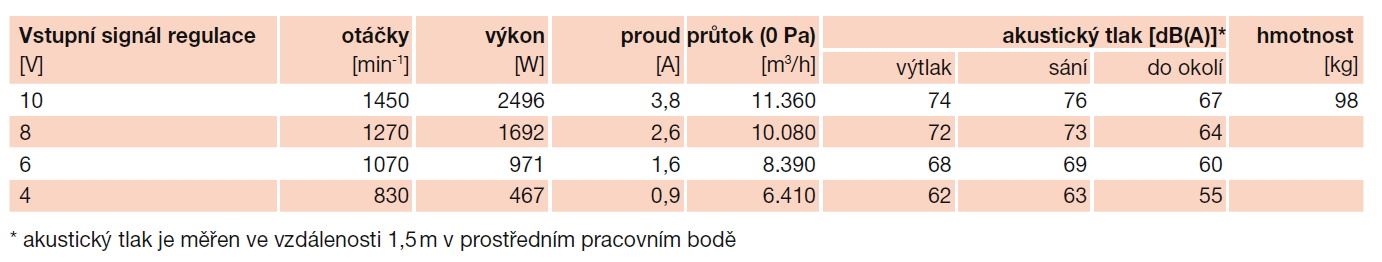

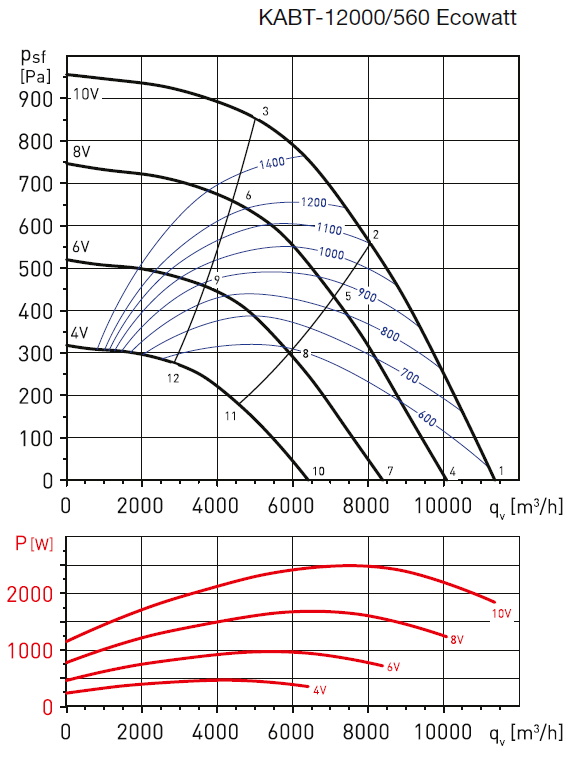

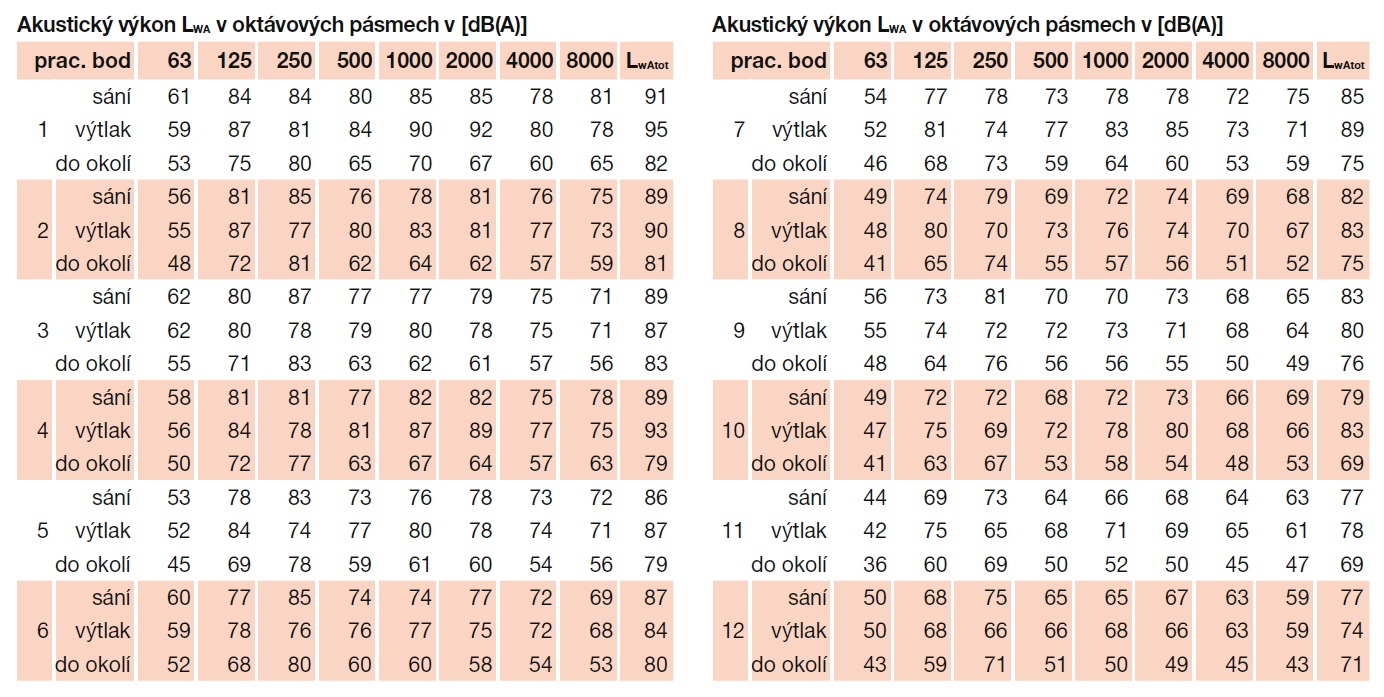

 podrobné technické parametry |  podrobné akustické parametry |  svorkovnice s revizním vypínačem |
Acessories
AIRSENS-CO2 detector of CO2 concentrationAIRSENS-RH RH sensorAIRSENS-VOC VOC sensor
CHV-KABT 12000 circular connection flange for KABB/KABT
CONTROL Ecowatt Basic controller for Ecowatt fans
CTI-KABT 12000 weathercap for KABB/KABT
CVF Ecowatt speed controller
DT 3 adjustable timer
DT 8-R programmable timer
DTS PSA 30/300 air pressure sensors 30-300 Pa
IAE-KABT 12000 antivibration coupling for KABB/KABT
KAA 560 antivibration coupling
MFLT 560 filter cassette
MSK 560 damper
PER 560 plastic back draft louvre shutter
REB Ecowatt speed controller
RTR 6721 area thermostat
VBM 560 flexible flange connector
