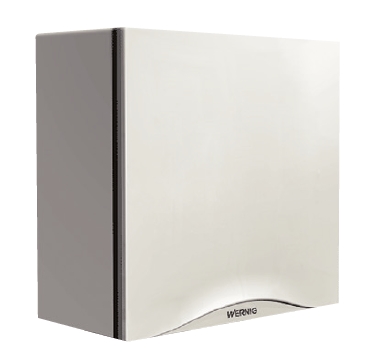

SILENT ECO U 60 H IPX5 small centrifugal fanMalé radiální ventilátory
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 328.57 EUR |

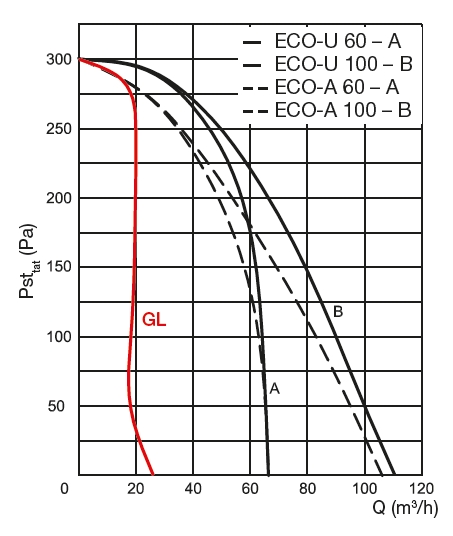

Technical parameters
| otáčky [min-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | max. teplota [°C] | Ø potrubí [mm] | akust. tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|
| 1900 | 67 | 11,2 | 230 | 40 | 82 | 36 | 2 | REB 1 |
* akustický tlak ve vzdálnosti 1 m

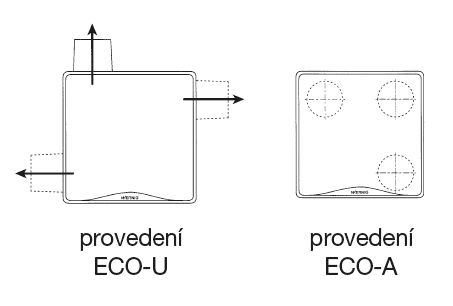

 | Skříň Skříň je z ABS, barva bílá. ECO-A má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. ECO-U má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem 75–80 mm. ECO-A F90 má výtlak zadního vývodu pro průměr 100 mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku. | |
 | Oběžné kolo Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru. | |
 | Motor Motor je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ˚C. Krytí IPX5. | |
 | Svorkovnice Svorkovnice je přístupná po demontáži čelní mřížky ve skříni ventilátoru. | |
 | Regulace otáček Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory ECO-U GL, ECO-A GL. | |
 | Varianty • Z – provedení pod omítku se zadním vývodem • H – provedení pod omítku s horním vývodem • GL– dvouotáčkové provedení • F90 – protipožární provedení | |
 | Montáž Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motorventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10˚. Montáž ECO-A se provádí na stěnu nebo na podhled. | |
 | Příslušenství ECO-U neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně. | |
 | Pokyny Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky. | |
Additional pictures

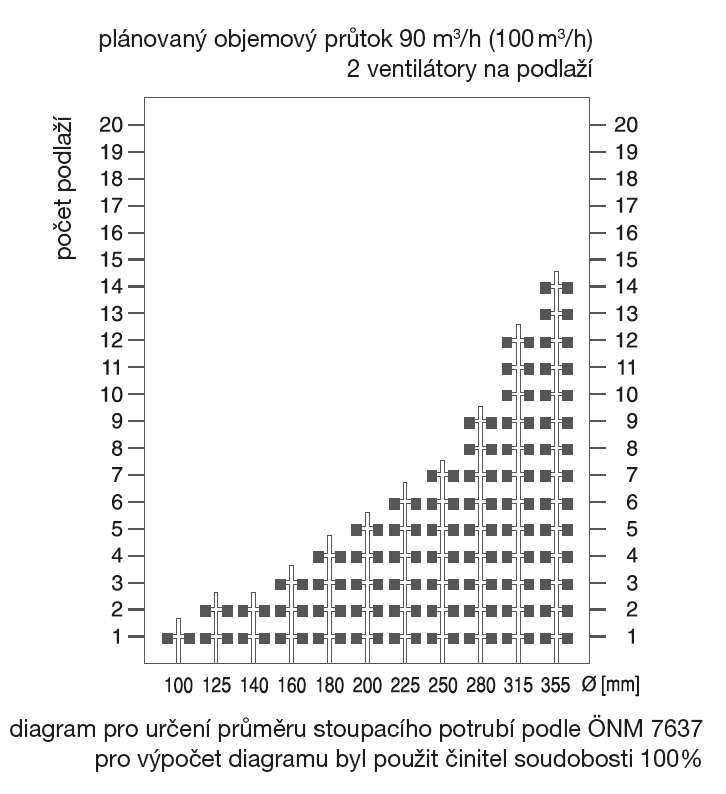

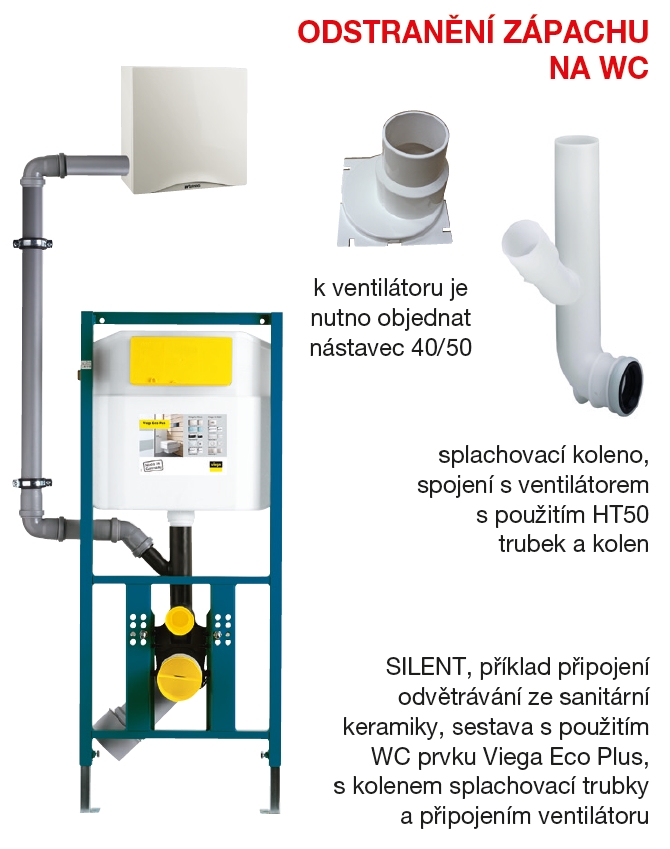

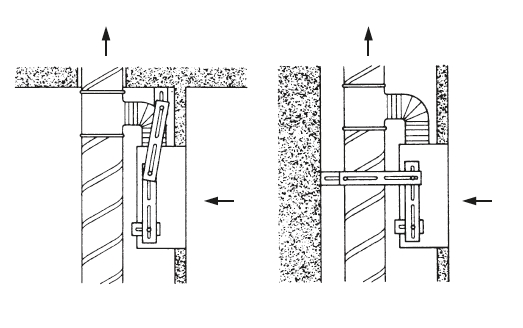

 odstranění zápachu na WC |  diagram pro určení průměru stoupacího potrub |  příklad montáže ve stoupací šachtě pomocí konzol |  příklad montáže v rohu místnosti | |||

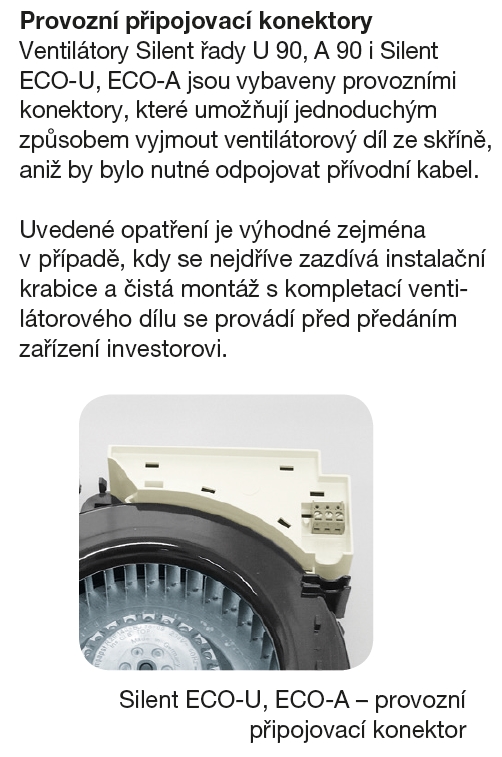

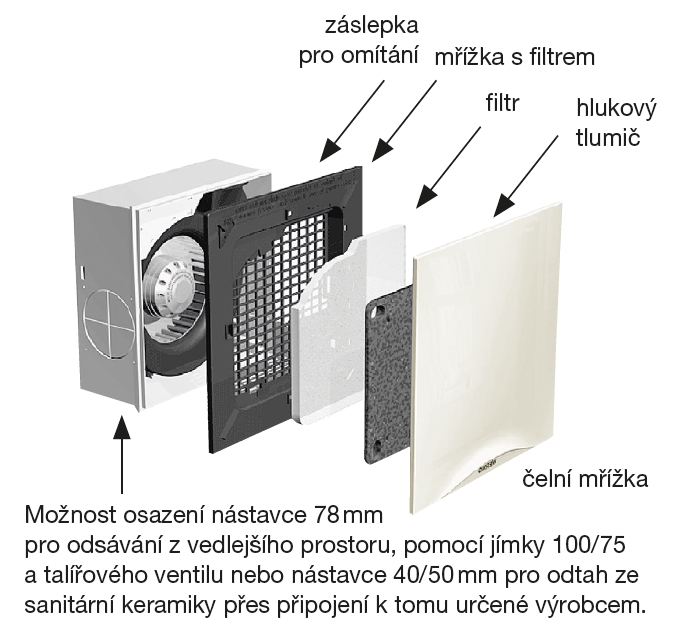

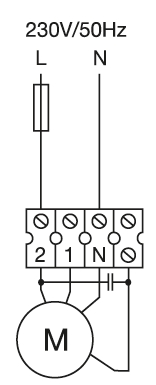

 schématické znázornění jednotlivých komponent ventilátoru |  provozní připojovací konektory |
Acessories
Extension 40/50 mm for SILENT ECO UExtension 78 mm for SILENT ECO U
IT 100 universal plastic air valve
Jímka 100/75
LG 100 plastic external louver
PT 489 B door grillePT 489 M door grille
REB 1 N speed controller
REB 1 NE speed controller
SILENT ECO NRS shut-off relaySILENT ECO NRS/E shut-off relay
SILENT ECO U KP assembly console
ZN 715 adjustable timer
