TCBB/4-250 H IP54 axial fanAxiální ventilátory IP54

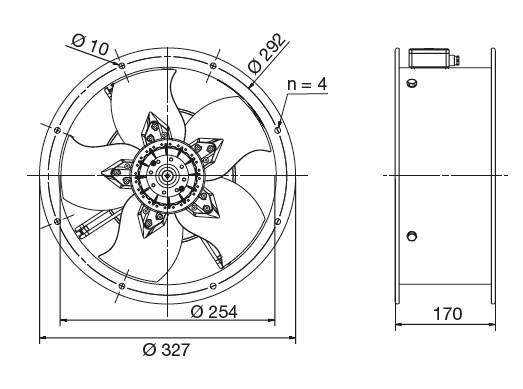

 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 674.40 EUR |

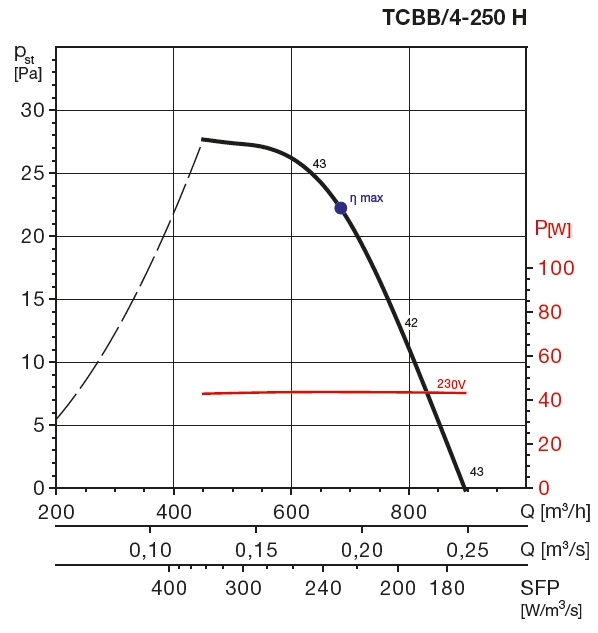

Technical parameters
| otáčky [m-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akustický tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|
| 1430 | 900 | 44 | 230 | 0,2 | 40 | 42 | 8 | REB 1; REV 1,5 |
* akustický tlak měřen ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola, minimálně 1,5 m.
 | Skříň Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. | |
 | Oběžné kolo Oběžné kolo je z ocelového plechu a je nalisované přímo na motoru. Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot je v rozmezí -40 až +40 °C. | |
 | Motor Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem, povrchová úprava černým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až 40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54. | |
 | Směr otáčení Směr otáčení není možno měnit. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení). | |
 | Regulace otáček Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči. | |
 | Hluk Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m). | |
 | Montáž Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní. | |
Akustický výkon Lwa (Qmax) v oktávových pásmech v dB(A)
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lwatot |
|---|---|---|---|---|---|---|---|---|---|
| dB(A) | 24 | 37 | 41 | 47 | 52 | 52 | 47 | 41 | 57 |
Additional pictures
 typový klíč pro objednávání |  EASYVENT selekční program |  připojení svorkovnice s kabelovou průchodkou PG11 |  doporučené příslušenství |

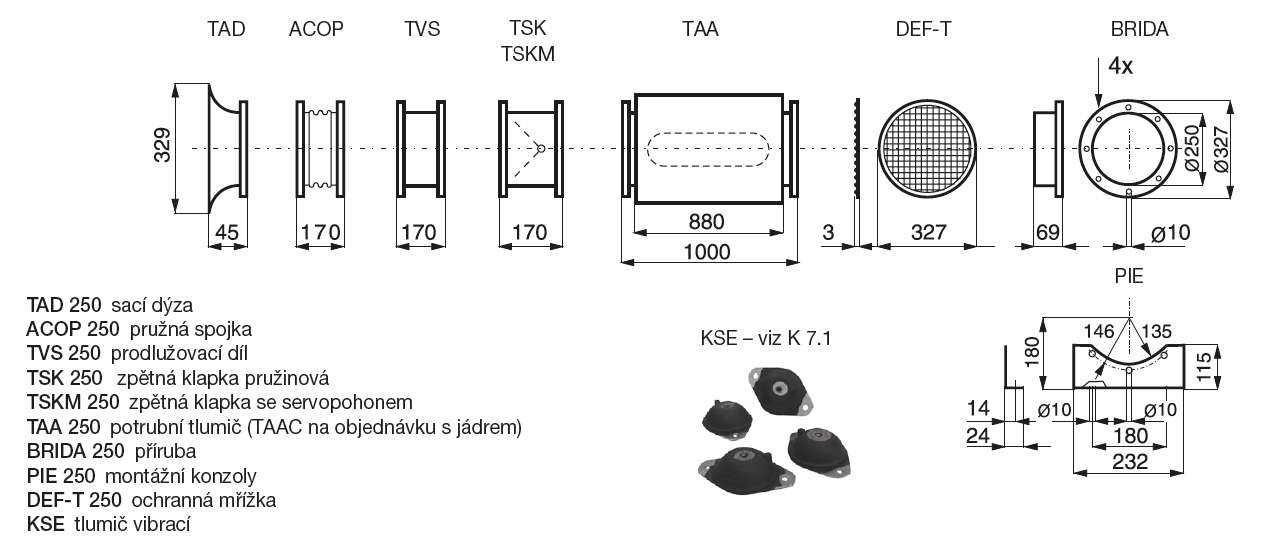

Acessories
ACOP 250 antivibration coupling
BRIDA 250 flange
DEF 250 A8 protection grill
DEF 250 T protection grill
PAR 250 electric back draft louvre shutter
PER 250 plastic back draft louvre shutter
PMR 250 plastic back draft louvre shutter
PRG 250 plastic external weather louvre
REB 1 N speed controller
REB 1 NE speed controller
REV 1,5 A speed regulator
TAA 250 sound attenuator
TAD 250 inlet ring
TRK 250 metal back draft louvre shutter
TSK 250 backdraft shutter
TWG 250 sheet metal external weather louvre
