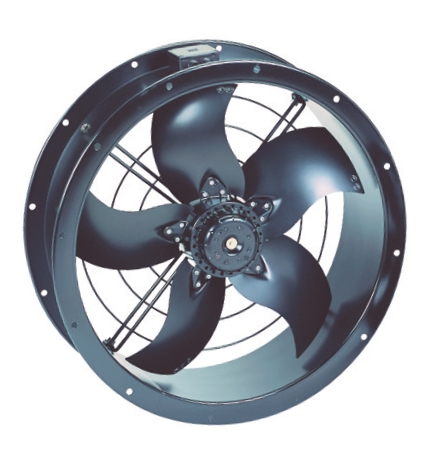

TCBB/4-400 H IP54 axial fanAxiální ventilátory IP54
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 956.87 EUR |
Technical parameters
| otáčky [m-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akustický tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|
| 1410 | 5050 | 277 | 230 | 1,1 | 40 | 60 | 15,5 | REB 2,5; REV 3 |
* akustický tlak měřen ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola, minimálně 1,5 m.
 | Skříň Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. | |
 | Oběžné kolo Oběžné kolo je z hliníkové slitiny (6-400) nebo z ocelového plechu nalisované přímo na motoru (4-400). Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot -40 až +40 °C. | |
 | Motor Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem (4-400) nebo s odporovou kotvou a statorem s chladícími žebry (6-400). Povrchová úprava černým lakem. Trvalá pracovní teplota -40 až +40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54. | |
 | Směr otáčení Směr otáčení je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne pri opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení). | |
 | Regulace otáček Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči. | |
 | Hluk Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m). | |
 | Montáž Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní. | |

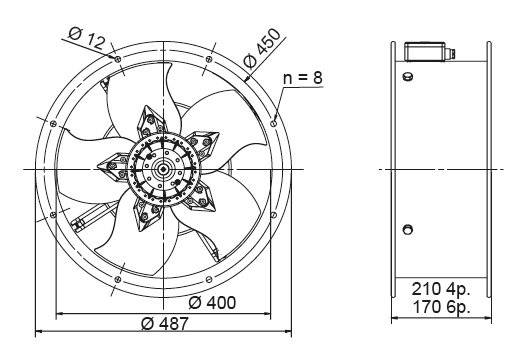

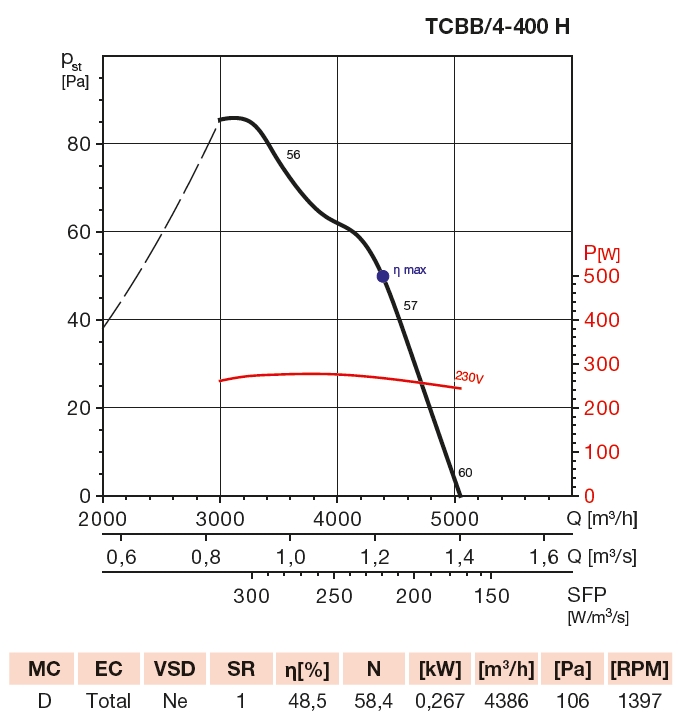

Akustický výkon Lwa (Qmax) v oktávových pásmech v dB(A)
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lwatot |
|---|---|---|---|---|---|---|---|---|---|
| dB(A) | 46 | 53 | 59 | 66 | 69 | 69 | 66 | 58 | 74 |
Additional pictures

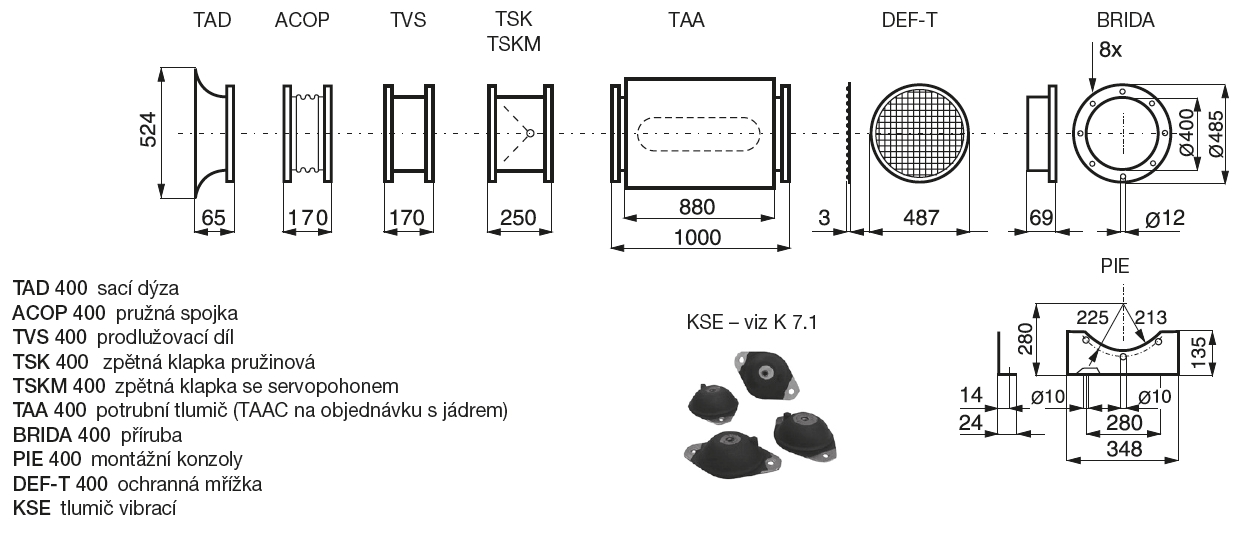

 typový klíč pro objednávání |  EASYVENT selekční program |  připojení svorkovnice s kabelovou průchodkou PG11 |  doporučené příslušenství |
Acessories
ACOP 400 antivibration coupling
BRIDA 400 flange
DEF 400 T protection grill
PAR 400 electric back draft louvre shutter
PER 400 plastic back draft louvre shutter
PMR 400 plastic back draft louvre shutter
PRG 400 plastic external weather louvre
REB 2.5 N speed controller
REB 2.5 NE speed controller
REV 3,0 A regulátor otáček
TAA 400 sound attenuator
TAD 400 inlet ring
TRKS 400 metal back draft louvre shutter
TSK 400 backdraft shutter
TWG 400 sheet metal external weather louvre
