TCBT/4-315 H 230/400 V IP54 axial fanAxiální ventilátory IP54
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 724.92 EUR |
Technical parameters
| otáčky [m-1] | průtok (0 Pa) [m3/h] | výkon [W] | napětí [V] | proud [A] | max. teplota [°C] | akustický tlak* [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|---|
| 1445 | 1950 | 99 | 230/400 | 0,5/0,3 | 40 | 51 | 11 | RDV 1,2; VFVN 020-3L-1 |
* akustický tlak měřen ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola, minimálně 1,5 m.
 | Skříň Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. | |
 | Oběžné kolo Oběžné kolo je z ocelového plechu a je nalisované přímo na motoru. Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot je v rozmezí -40 až +40 °C. | |
 | Motor Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem, povrchová úprava černým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až 40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54. | |
 | Směr otáčení Směr otáčení není možno měnit. | |
 | Svorkovnice Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení). | |
 | Regulace otáček Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči. | |
 | Hluk Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m). | |
 | Montáž Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. | |
 | Pokyny Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní. | |

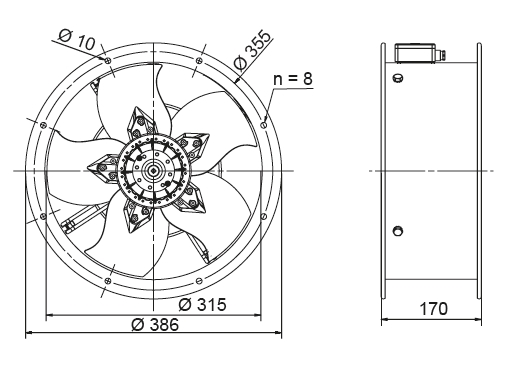

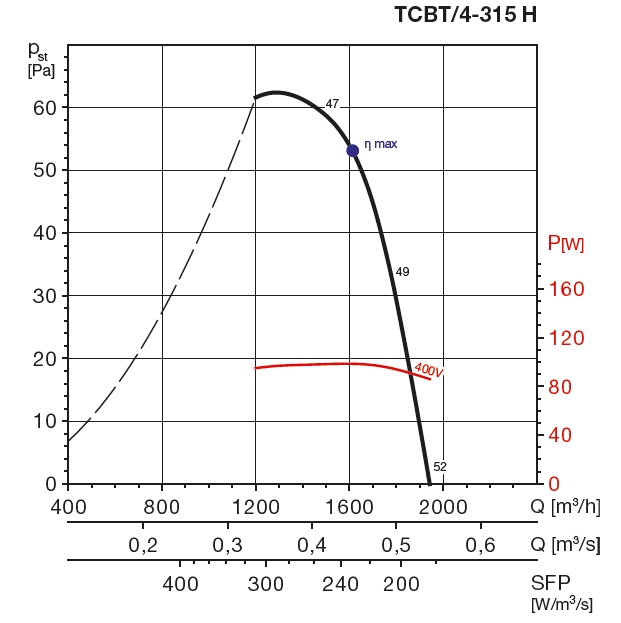

Akustický výkon Lwa (Qmax) v oktávových pásmech v dB(A)
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lwatot |
|---|---|---|---|---|---|---|---|---|---|
| dB(A) | 40 | 51 | 45 | 53 | 59 | 59 | 51 | 43 | 63 |
Additional pictures
 typový klíč pro objednávání |  EASYVENT selekční program |  připojení svorkovnice s kabelovou průchodkou PG11 |  doporučené příslušenství |

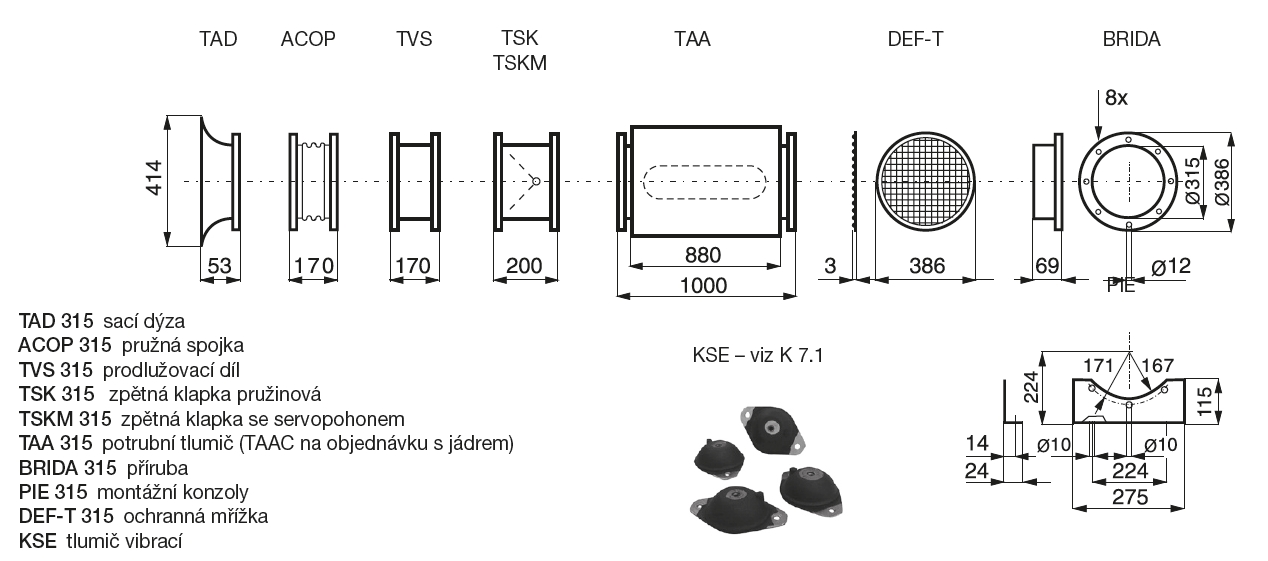

Acessories
ACOP 315 antivibration coupling
BRIDA 315 flange
DEF 315 T protection grill
PAR 315 electric back draft louvre shutter
PER 315 plastic back draft louvre shutter
PMR 315 plastic back draft louvre shutter
PRG 315 plastic external weather louvre
RDV 1,2 A speed regulator
TAA 315 sound attenuator
TAD 315 inlet ring
TRK 315 metal back draft louvre shutter
TSK 315 backdraft shutter
TWG 315 sheet metal external weather louvre
VFVN 020-3L-1 frequence controller
Whole assortment
