TCBT/6-355 H 230/400 V IP54 axial fanAxiální ventilátory IP54

Catalog sheet

Service instructions

2D/3D CAD

1 081.11 EUR

Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky.

Look and dimensions:

Technical parameters

otáčky [m-1]	průtok (0 Pa) [m3/h]	výkon [W]	napětí [V]	proud [A]	max. teplota [°C]	akustický tlak* [dB(A)]	hmotnost [kg]	regulátor
900	2250	97	230/400	0,4/0,2	40	47	13,2	RDV 1,2; VFVN 020-3L-1

* akustický tlak měřen ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola, minimálně 1,5 m.

Technical parameters

		Skříň Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

		Oběžné kolo Oběžné kolo je z hliníkové slitiny (6-355) nebo z ocelového plechu nalisované přímo na motoru (4-355). Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot je v rozmezí -40 až +40 °C.

		Motor Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem (4-355) nebo s odporovou kotvou a statorem s chladícími žebry (6-355). Povrchová úprava černým lakem. Trvalá pracovní teplota -40 až +40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54.

		Směr otáčení Směr otáčení není možno měnit.

		Svorkovnice Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).

		Regulace otáček Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

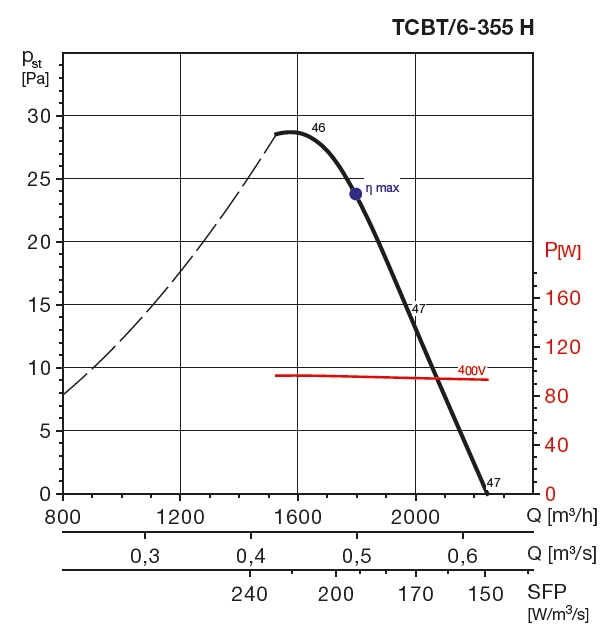

		Hluk Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).

		Montáž Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

		Pokyny Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
