TCBTx2/4-630 400 V contrarotating cased axial fanStředotlaké axiální ventilátory potrubní IP65
 Catalog sheet |  |  Service instructions | | 2D/3D CAD | 3 488.24 EUR | Toto zboží není možno objednat přes internet, kontaktujte naše obchodní oddělení nebo navštivte naše pobočky. |

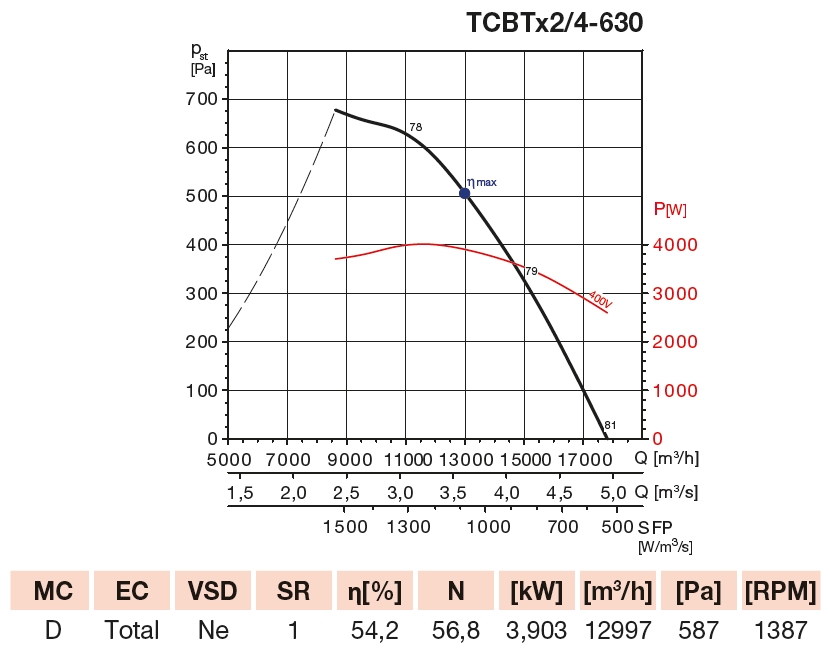

Technical parameters
| otáčky [min-1] | průtok (0 Pa) [m3/h] | příkon [W] | napětí [V] | proud [A] | akust. tlak [dB(A)] | hmotnost [kg] | regulátor |
|---|---|---|---|---|---|---|---|
| 1445 | 17810 | 4014 | 400 | 7,4 | 79 | 80 | VFVN 020-3L-12 |
 | Skříň Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřena černým polyesterovým lakem. Držáky a šrouby jsou galvanicky pokoveny. | |
 | Oběžné kolo Oběžná kola jsou vyrobena z Al slitiny, kola jsou staticky a dynamicky vyvážena, rozsah pracovních teplot je v rozmezí -40 až +70 ˚C. Natočení lopatek je pevné a nelze jej měnit. Oběžná kola jsou v protiběžném provedení, kola jsou speciálně optimalizovaná pro tento ventilátor a nelze je běžně zaměnit oběžnými koly z ventilátorů TCB. | |
 | Motor Motory jsou asynchronní s kotvou nakrátko. Motory jsou sériově vybaveny termopojistkou, vinutí má izolaci třídy F. Pracovní teplota - 40 ˚C až +70 ˚C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65. | |
 | Směr průtoku Směr průtoku je vždy ve směru šipky na skříni ventilátoru, směr průtoku nelze měnit. | |
 | Svorkovnice Svorkovnice je umístěna na skříni ventilátoru a obsahuje vývody z obou motorů. | |
 | Regulace otáček Regulace otáček se provádí frekvenčními měniči. | |
 | Hluk Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m). | |
 | Montáž Montáž ventilátorů v každé poloze osy motoru. | |
 | Pokyny Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů. | |
Akustický výkon LwA v oktávových pásmech v [dB(A)]
| pracovní bod | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | LwAtot |
|---|---|---|---|---|---|---|---|---|---|
| sání - 17500 m3/h | 51 | 85 | 91 | 89 | 93 | 87 | 80 | 74 | 97 |
| sání - 15600 m3/h | 55 | 85 | 85 | 88 | 91 | 86 | 80 | 73 | 95 |
| sání - 12000 m3/h | 64 | 80 | 84 | 88 | 90 | 86 | 80 | 73 | 94 |
| výtlak - 17500 m3/h | 73 | 87 | 88 | 93 | 95 | 89 | 83 | 77 | 99 |
| výtlak - 15600 m3/h | 71 | 87 | 86 | 91 | 94 | 89 | 83 | 76 | 98 |
| výtlak - 12000 m3/h | 67 | 84 | 86 | 90 | 94 | 89 | 84 | 76 | 97 |

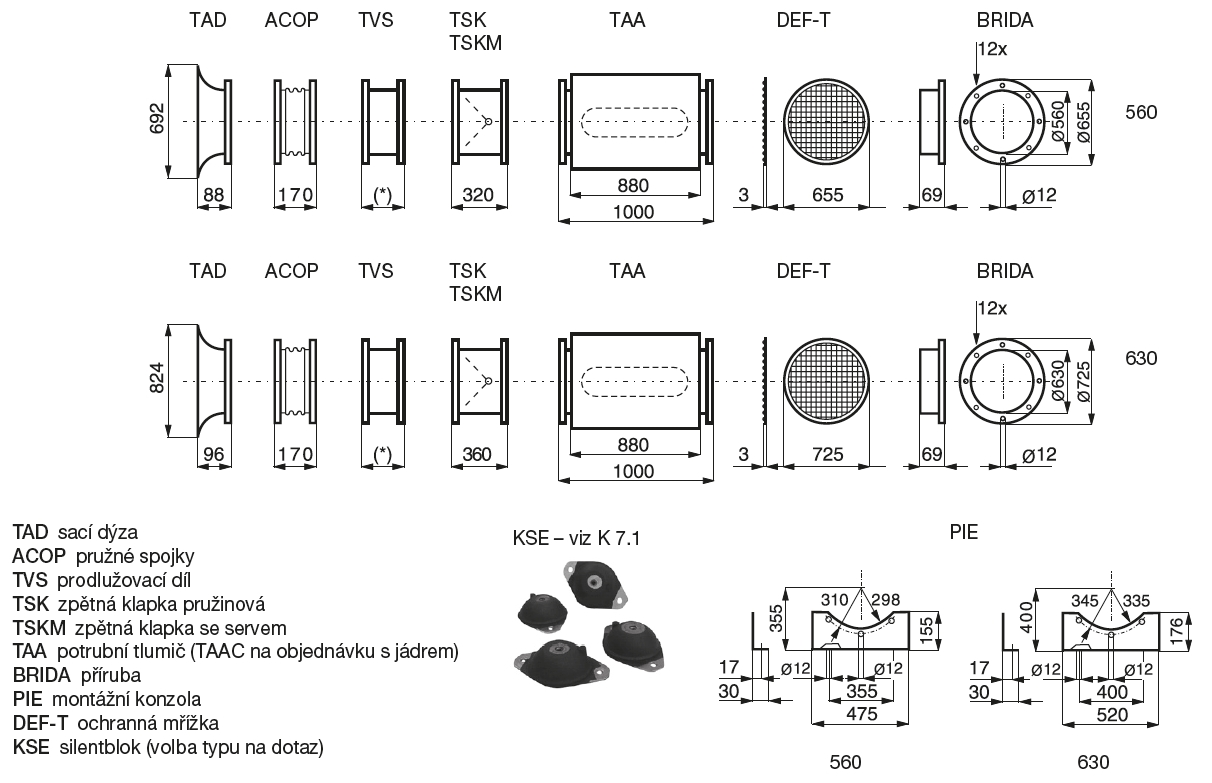

Acessories
ACOP 630 antivibration coupling
BRIDA 630 flange
DEF 630 T protection grill
MSD 3 phase motor circuit
PAR 630 electric back draft louvre shutter
PER 630 plastic back draft louvre shutter
PIE 630 support feet
PMR 630 plastic back draft louvre shutter
PRG 630 plastic external weather louvre
TAA 630 sound attenuator
TAD 630 inlet ring
TRKS 630 metal back draft louvre shutter
TSK 630 backdraft shutterTSKM 630 backdraft shutter
TWG 630 sheet metal external weather louvre
VFVN 020-3L-12 frequence controller
